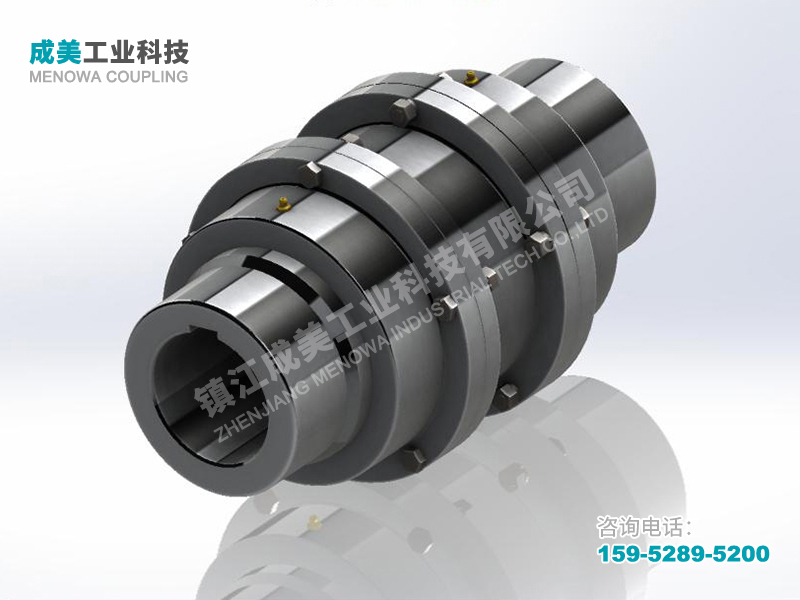

WGT型(接中间套)鼓形齿式联轴器

WGT鼓形齿联轴器是会有少量轴线偏移补偿性能，不能缓冲、减振。但是我们设计的产品外形尺寸紧凑，理论上传递转矩大，需要润滑和密封；但噪声较大、价格贵，用于联接水平两同轴线轴系传动。用于低速、重载工况条件下联接水平两同轴线，不适用于高速、高精度的轴系传动，起动频繁、正反转多变的工况不宜采用。

WGT型鼓形齿式联轴器是一种‌带中间套的刚挠性联轴器‌，通过鼓形外齿与内齿圈的啮合传递扭矩，并采用模块化中间套结构延长传动距离。适用于冶金轧机、矿山破碎机、船舶推进系统等长轴距重载场景，公称扭矩覆盖‌1,120~28,000N·m‌，轴径适配‌25~200mm‌，中间套长度可达‌5000mm‌。

在现代工业传动系统中，联轴器作为连接两轴、传递扭矩并补偿轴线偏差的关键部件，其性能直接影响设备运行的稳定性与效率。WGT型接中间套鼓形齿式联轴器作为刚挠性联轴器的重要品类，凭借独特结构设计与优良使用性能，在多个工业领域占据重要地位，成为低速重载及长距离传动场景的理想选择。

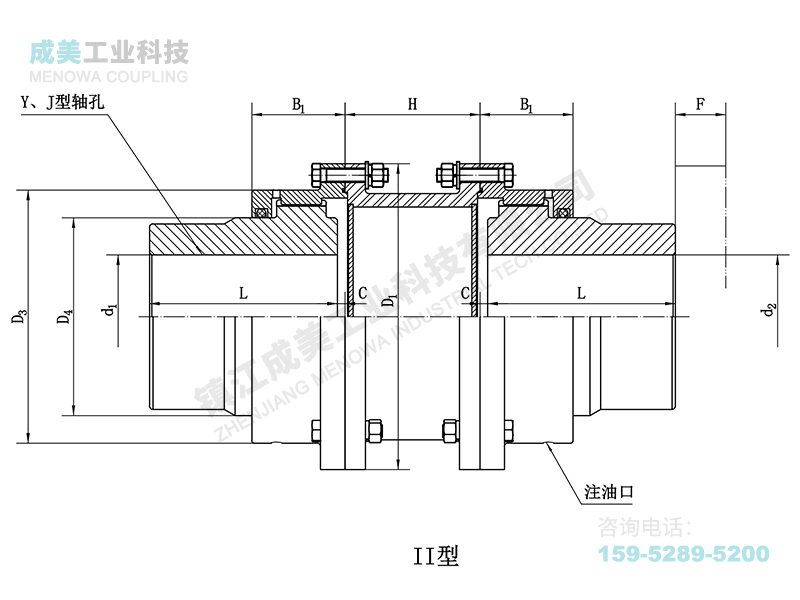

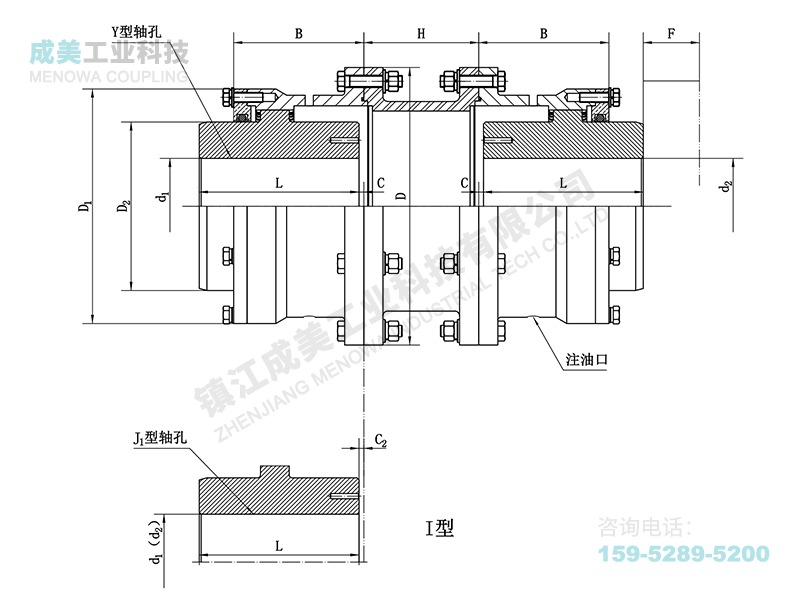

WGT联轴器核心结构由齿数相同的内齿圈、带外齿的凸缘半联轴器及中间套等部件构成，外齿采用特殊的鼓形设计，即将外齿加工为球面形态，且球面中心精准落在齿轮轴线上。相较于传统直齿联轴器，鼓形齿结构的齿侧间隙更大，这一设计不仅能改善齿面接触条件，让传动过程中齿面受力更均匀，还能显著提升角位移补偿能力，避免直齿联轴器在存在角位移时出现齿端棱边挤压、应力集中的问题，从而延长整体使用寿命。当两轴产生相对角位移时，鼓形齿可通过球面接触调整受力点，使接触状态沿齿宽均匀分布，减少局部磨损，提升传递转矩的稳定性。

WGT型接中间套鼓形齿式联轴器具备多重性能优势，适配复杂工业工况。其兼具径向、轴向和角向的轴线偏差补偿能力，其中当径向位移为零时，许用角位移相较于直齿联轴器提升明显，能有效应对设备安装误差、运行振动及热胀冷缩带来的轴系不对中问题，降低额外应力对传动系统的影响。在承载能力方面，同等内齿套外径和联轴器外径条件下，其承载效能优于直齿联轴器，可稳定传递较大扭矩，适配低速重载场景的动力需求。同时，该类型联轴器结构紧凑、回转半径小，传动效率可达较高水平，能量损耗低，运行时噪声轻微，且维修周期较长，能减少设备停机维护频次，提升生产连续性。

中间套的设计是WGT型联轴器的显著特征，使其在长距离扭矩传递场景中更具适应性，可根据实际传动需求调整中间套长度，满足不同设备的安装间距要求。外齿套齿端采用喇叭形状设计，极大简化了内、外齿的装拆流程，便于日常检修与部件更换，缩短设备维护时间。在制造工艺上，外齿轴套与内齿圈通常采用高强度合金材料，经过渗碳淬火、氮化处理等工艺加工，确保齿面硬度与耐磨性，硬化层深度和表面硬度需符合工况适配标准，中间轴则通过调质处理提升机械强度，保障整体结构的承载稳定性，部分高精度场景还会对其进行动平衡处理，避免高速运行时产生振动隐患。

基于优良的性能表现，WGT鼓形齿式联轴器应用场景广泛，覆盖冶金、矿山、起重运输、石油化工及通用机械等多个行业。在冶金行业，可适配高炉、转炉、连铸机等大型设备的主传动系统，在高温、高粉尘的恶劣环境下稳定传递动力，保障冶炼流程的连续性；矿山领域中，破碎机、球磨机、提升机等设备负载变化频繁且工况恶劣，该类型联轴器能适应复杂载荷条件，减少设备故障发生率；起重运输行业的起重机、输送机等设备，需频繁启动、制动与变速，其高效传动效率与稳定性能可确保货物运输与装卸安全。此外，在船舶推进轴系、通用机械的减速机与电机连接等场景中，也能发挥可靠的传动作用。

合理的维护保养是延长WGT型鼓形齿式联轴器使用寿命的关键。由于工作时两轴产生相对角位移，内外齿齿面会周期性发生轴向相对滑动，不可避免产生齿面磨损与功率消耗，因此必须保证联轴器在良好的润滑与密封状态下运行。日常需定期检查润滑系统，按照工况要求选用适配的润滑脂，及时补充或更换润滑油，防止润滑不足导致齿面磨损加剧，同时检查密封部件性能，避免润滑油泄漏与杂质侵入。此外，需定期排查连接螺栓是否松动，齿面有无磨损、裂纹等缺陷，发现问题及时修复或更换部件，严格控制运行载荷，避免超载导致结构损坏，确保联轴器处于稳定工作状态。

随着工业技术的不断升级，WGT鼓形齿联轴器在结构设计与制造工艺上持续优化，适配更多高精度、高要求的传动场景。其凭借结构合理性、性能稳定性与场景适配性，成为现代工业传动系统中不可或缺的重要部件，为各行业设备高效、稳定运行提供有力支撑。在实际应用中，需结合工况需求选择适配型号，规范安装与维护流程，充分发挥其性能优势，延长设备整体使用寿命。
