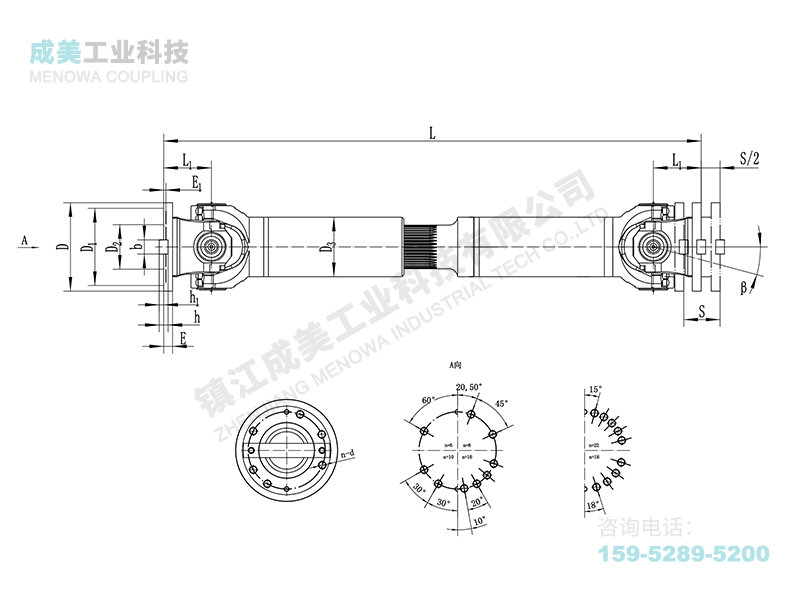

SWP-A型(有伸缩长式)十字万向联轴器

在现代工业传动系统中，联轴器作为连接不同传动轴系、传递转矩和运动的核心部件，其性能直接影响整个设备的运行稳定性与效率。SWP-A型有伸缩长式十字万向联轴器作为十字万向联轴器家族中应用广泛的一种，凭借独特的结构设计与优良的使用性能，在各类重型机械、起重运输设备等领域发挥着不可或缺的作用，成为工业生产中连接动力与执行部件的“柔性桥梁”。它既能实现不同轴线传动轴系的可靠连接，又能通过自身的伸缩结构补偿安装误差与轴向位移，适配复杂工况下的传动需求，为设备的连续稳定运行提供坚实保障。

SWP-A型有伸缩长式十字万向联轴器的核心优势源于其科学合理的结构设计，其整体由十字轴、万向节叉、滚针轴承、花键副、剖分式轴承座及密封组件等关键部件协同组成，各部件的精密配合的实现了传动性能的优化。其中，剖分式轴承座是该型号联轴器的显著结构特点，设计初衷是考虑到轴承作为联轴器中的易损件，将轴承压盖制成剖分形式，可大幅简化轴承的更换流程，无需拆卸整个联轴器，有效减少维护时间与人力成本，提升设备的运维效率。不过在长期运行过程中，剖分式轴承座的压盖螺栓存在松动风险，需在日常维护中关注并及时处理，以保障传动的稳定性。

十字轴作为传动核心，呈十字形结构，四个轴颈两两垂直分布，通过滚针轴承与两个万向节叉形成铰接连接，这种结构设计使两轴能够在一定夹角范围内自由转动，从而实现非共线轴的动力传递。为提升承载能力与抗疲劳性能，十字轴通常采用高强度合金钢材质，经过精密热处理工艺加工，使表面具备较高的硬度，内部保持良好的韧性，能够均匀分散载荷，有效应对频繁启停、冲击载荷等复杂工况，减少变形与断裂风险。滚针轴承的应用则进一步优化了传动效率，其能够承受较大的径向载荷，减少十字轴与万向节叉之间的摩擦损耗，确保动力传递的顺畅性。

伸缩功能的实现则依赖于花键副的设计，SWP-A型作为有伸缩长式结构，通过花键轴与花键套的配合，能够灵活补偿两轴之间的轴向位移，同时不影响转矩的传递。这种伸缩结构不仅能够应对设备安装过程中出现的轴线偏移，还能适应设备运行过程中因温度变化、振动等因素产生的轴向变形，避免联轴器因过度拉伸或压缩而损坏，延长使用寿命。与同回转直径的其他类型联轴器相比，该型号联轴器的承载能力更为突出，能够传递更大的转矩，对于回转直径受限制的机械设备，其配套范围更具适配性，可广泛应用于大功率传动场景。

SWP-A型有伸缩长式十字轴万向联轴器的工作原理基于空间铰链传动机制，当主动轴带动相连的万向节叉旋转时，通过滚针轴承驱动十字轴绕垂直于主动轴旋转平面的轴线摆动，十字轴的摆动再通过另一组轴颈与轴承带动从动轴万向节叉旋转，从而实现动力从主动轴到从动轴的稳定传递。需要注意的是，单节十字轴万向联轴器存在瞬时不等速特性，即主动轴匀速旋转时，从动轴转速会出现周期性波动，且波动幅度随两轴夹角增大而加剧。因此，在实际应用中，常采用双十字轴万向联轴器串联的设计，通过确保中间轴上的两个轴叉处于同一平面，且主、从动轴与中间轴夹角相等，可有效抵消转速波动，实现等角速传动，保障设备运行的平稳性。

SWP-A型有伸缩长式十字轴式万向联轴器具备多项优良特性，使其能够适配多种复杂工业工况。其一，角度补偿能力突出，轴线折角可达到10度左右，能够有效应对设备安装误差、基础沉降或运行中的动态位移，减少因轴线偏移对传动系统造成的损耗。其二，传动效率高，在正常润滑条件下，传动效率可达到98%至99.8%，在大功率传动场景中节能效果显著，能够降低设备的能耗成本。其三，结构简单可靠，运转平稳且噪音低，凭借成熟的设计工艺，能够适应长期连续运行的需求，减少故障发生率。此外，其装拆维护便捷，除了剖分式轴承座便于更换轴承外，整体结构的模块化设计也使得日常检查与部件更换更加高效。

在应用场景方面，SWP-A型有伸缩长式十字万向节联轴器凭借其高承载能力、良好的补偿性能，广泛应用于起重运输机械、轧制机械、矿山机械、船舶推进系统、造纸机械等各类重型机械领域。在起重运输机械中，它用于连接电机与卷筒、减速器等部件，补偿运行过程中产生的轴线偏移与轴向位移，确保起重设备的稳定运行；在轧制机械中，其能够承受大额转矩，适应轧钢过程中的冲击载荷，保障钢材轧制的连续性与稳定性；在矿山机械中，面对多粉尘、高冲击的恶劣工况，该型号联轴器凭借坚固的结构与可靠的密封性能，能够有效防止杂质侵入，延长使用寿命。此外，它还可应用于农业机械、石油机械等领域，成为各类工业设备传动系统中的关键组成部分。

合理的安装与日常维护是保障SWP-A型有伸缩长式十字万向轴联轴器长期稳定运行的关键，需贯穿安装前准备、安装操作、运行监控及定期维护全流程。安装前，需对各核心部件进行全面排查，包括十字轴、万向节叉、滚针轴承、花键副等，确认各部件无裂纹、变形、锈蚀或磨损超标的情况，尤其要检查十字轴与轴承的配合间隙，若间隙过大，会影响传动稳定性，需及时更换部件。同时，要清理各部件表面的油污、灰尘和杂质，保证安装面平整干净，避免杂质进入装配间隙，影响装配精度和传动效果。此外，需根据设备传动需求，核对联轴器的规格参数，确保其额定扭矩、允许转速、轴线夹角等指标与实际工况匹配，避免因参数不符导致使用过程中出现过载或传动失效。

安装过程中，需将万向节叉分别与主动轴和从动轴连接，确保轴孔配合到位，无松动或偏移现象。拧紧连接螺栓时，需采用对角线分步紧固的方式，按照设计要求的扭矩值操作，必要时可使用防松垫片或螺纹胶增强紧固效果，防止设备运行中螺栓松动引发故障。十字轴装入万向节叉后，安装轴承需手动转动检查，确保十字轴能灵活转动、无卡滞。对于有伸缩功能的花键副，安装时需检查花键轴与花键套的标记是否对正，以保证两端叉头轴承孔轴线的相位差控制在合理范围内。两轴的对中校准同样重要，对中偏差过大会导致联轴器振动加剧、部件磨损加速，普通工况下需保证角向偏差不超过1度，径向偏差不超过0.1毫米每米；高速或重载工况要求更高，需借助专业仪器进行校准。

日常维护过程中，应根据工况选择合适的润滑剂，普通工况可选用锂基润滑脂，高温、重载或腐蚀性环境需选用对应的专用润滑脂。润滑周期需结合工况调整，普通工况每300至500小时或每3个月润滑一次，恶劣工况需缩短润滑周期。润滑时通过注油嘴注入，直至旧脂被挤出，确保新脂充分填充摩擦部位，无注油嘴的联轴器需拆卸后手动涂抹，避免润滑不足导致部件磨损。同时，需定期开展磨损检查，每3至6个月检查一次十字轴、轴承、花键副等关键部件，查看是否存在磨损、裂纹或腐蚀，当十字轴磨损量超过直径的2%至3%，或花键侧隙超过初始值的1.5倍时，需及时更换部件；即使无明显损坏，也需定期进行预防性更换。

运行过程中，需及时监测联轴器的运行状态，若出现异常振动、噪声、轴承过热等情况，需立即停机排查处理，避免故障扩大。严禁在未对准相位标记、部件存在损伤、润滑不足的情况下强行启动设备，严禁长期超载运行和违规操作。此外，需定期清除联轴器表面的油污、灰尘和杂质，检查密封件的完整性，及时更换老化失效的密封件，防止润滑脂泄漏和杂质进入，保障传动性能稳定。对于安装在多粉尘、高温、高湿等恶劣环境中的联轴器，需采取相应的防护措施，如加装防尘罩、隔热罩等，延长部件使用寿命。

随着工业技术的不断发展，SWP-A型有伸缩长式十字万向轴联轴器在材料选择与制造工艺上也在持续升级。高强度合金钢的广泛应用进一步提升了部件的耐磨性与抗疲劳性，精密热处理工艺使十字轴表面硬度显著提高，配合高精度轴承组件，进一步拓展了其在高速、重载领域的应用边界。同时，制造工艺的优化使得联轴器的结构更加紧凑，运行更加平稳，能够更好地适配现代工业对传动系统高效、可靠、节能的多元需求。作为工业传动系统的核心部件，SWP-A型有伸缩长式十字万向轴联轴器以其独特的结构优势、优良的使用性能和广泛的适配性，持续为各类工业设备的高效运行提供保障，在工业现代化进程中发挥着重要作用。
