SWP-D型(无伸缩长式)十字万向联轴器

在现代工业传动系统中，十字万向联轴器作为连接不同轴线轴系、传递动力的核心部件，广泛应用于各类重型机械领域，其性能稳定性直接影响整个设备的运行效率与使用寿命。SWP-D型无伸缩长式十字万向联轴器作为十字轴式万向联轴器系列中的重要品类，凭借独特的结构设计与可靠的传动性能，在诸多对轴系传动精度、稳定性有严格要求的场景中发挥着不可替代的作用，既延续了十字万向联轴器的核心优势，又通过无伸缩长式的专属设计，适配了特定工况下的传动需求。

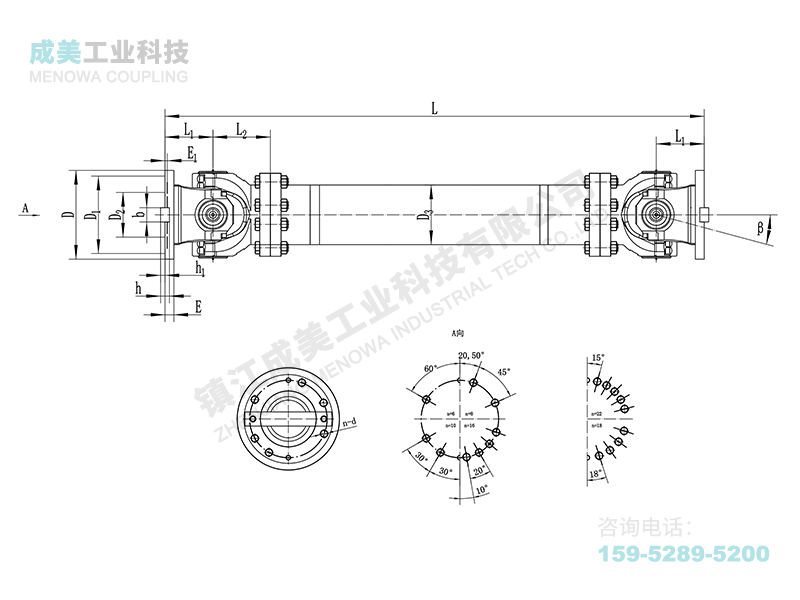

SWP-D型无伸缩长式十字万向联轴器的核心优势，源于其精巧且科学的结构设计。与其他类型的万向联轴器相比，该型号显著的特征是无伸缩功能与较长的轴向尺寸，其结构主要由十字轴、万向节叉、滚针轴承、密封组件及剖分式轴承座压盖构成，各部件协同作用，确保动力传递的平稳与高效。十字轴作为整个联轴器的传动核心，采用十字形结构，四个轴颈两两垂直分布，通过滚针轴承与两个万向节叉形成铰接连接，这种结构设计使两轴能够在一定夹角范围内自由转动，从而实现非共线轴的动力传递，解决了工业设备中轴系安装偏差带来的传动难题。

考虑到轴承作为易损部件，后续维护的便捷性被纳入设计考量，SWP-D型无伸缩长式十字轴万向联轴器采用了剖分式轴承座压盖设计，通过螺栓联接固定，当需要更换轴承时，无需拆卸整个联轴器，只需松开螺栓、拆开压盖即可完成易损部件的更换，大幅降低了维护工作量与停机时间，提升了设备的连续运行效率。同时，该型号采用一体化叉头布局，通过一体化成型工艺消除了螺栓固定带来的松动风险，进一步提升了结构强度，能够承受较大的转矩，适配重型机械的高负荷传动需求，其回转直径可达到较大规格，能够满足不同重型设备的动力传递要求。

在工作原理方面，SWP-D型无伸缩长式十字轴式万向联轴器通过十字轴与万向节叉的铰接配合，将主动轴的旋转运动与转矩传递给从动轴，即便两轴存在一定的轴线夹角，也能保证两轴等角速连续回转，确保动力传递的稳定性与准确性。该型号的许用轴线折角范围在5°至10°之间，能够有效补偿两轴之间的安装偏差与角度偏移，同时由于其无伸缩的设计特性，轴向尺寸固定，不会因轴向位移影响传动精度，特别适用于轴间距固定、无需轴向补偿的工况场景，避免了伸缩式联轴器在高频传动中可能出现的轴向窜动问题，进一步提升了传动系统的稳定性。

SWP-D型无伸缩长式十字万向节联轴器的传动性能出色，承载能力强，在回转直径相同的条件下，能够传递更大的转矩，这对于回转直径受到严格限制的机械设备而言尤为重要。其传动效率可达98.7%至99.9%，在大功率传动场景中节能效果显著，能够有效降低设备的电耗，同时传动过程平稳、噪声低，一般运行噪声控制在30至40分贝，既能改善操作人员的工作环境，也能减少对周边设备的干扰，在对传动平稳性要求较高的场景中表现突出。

由于其独特的结构与性能优势，SWP-D型无伸缩长式十字万向轴联轴器广泛应用于各类重型机械领域，涵盖轧钢机械、起重运输机械、工程机械、矿山机械、石油机械等多个行业，主要用于连接两个不同轴线的轴系传动，为设备的正常运行提供动力传递保障。在轧钢机械中，它用于连接轧机的主传动与辅机传动，承受轧钢过程中的巨大转矩，确保轧材质量的稳定；在矿山机械中，适配破碎机、球磨机等设备，能够适应矿山作业的恶劣环境，抵抗粉尘、振动等因素的影响，保证设备的连续运转；在起重运输机械中，用于传递起重设备的动力，确保重物提升与移动的平稳性与安全性；在石油机械中，能够适应高温、高压的作业环境，可靠传递动力，保障石油开采与加工设备的正常运行。

需要注意的是，SWP-D型无伸缩长式十字万向轴联轴器不具备缓冲、减振功能，因此在选型时需结合具体工况，避免用于振动过于剧烈的场景，或搭配相应的缓冲部件使用，以延长联轴器的使用寿命。同时，合理的安装与日常维护是保障其长期稳定运行的关键，安装时需严格遵循规范流程，做好前期准备工作，确保安装工具与材料的适配性，检查各部件的完整性，避免部件表面存在裂纹、锈蚀或毛刺等缺陷。

安装过程中，需确保相位对准，将主从动叉头平放在工装平台，调整两叉头轴承孔轴线夹角控制在1°以内，法兰连接面需保持清洁干燥，螺栓采用交错紧固法按规定力矩紧固，避免螺栓松动影响传动稳定性。非伸缩型的结构特性要求安装时通过垫片组调整轴向间隙，确保间隙在合理范围，根据设备转速进行修正，转速较高时需取较小的间隙值。润滑方面，需根据工况选择合适的润滑脂，常规工况可采用2号工业锂基脂，高温环境可选用合成锂基脂，运行初期需加强润滑频率，设备稳定运行后按周期定期注脂，注脂时需确保旧脂完全排出，避免新旧润滑脂混合影响润滑效果，同时检查密封组件的完整性，防止杂质侵入轴承内部，影响传动性能。

日常维护过程中，需定期监测设备的振动、异响及温度变化，每半年进行一次全面拆解检查，关注十字轴轴颈、滚针轴承的磨损情况，当磨损量超过允许值时及时更换，同时可将十字轴调转180°，使轴颈受力交替使用，延长十字轴的使用寿命。定期检查螺栓的紧固情况，设备正常运转一个班后，需重新检查所有紧固螺钉，反复几次确保不会松动。在可能由于运转的联轴器引起人身和设备事故的场所，需采用适当的安全防护措施，避免安全隐患。

SWP-D型无伸缩长式十字万向轴联轴器的设计与应用，充分结合了工业生产对动力传递的核心需求，既解决了不同轴线轴系的动力传递难题，又通过无伸缩、长式结构的设计，适配了特定工况下的精度要求，同时凭借便捷的维护设计与可靠的性能，降低了设备的运维成本，提升了生产效率。在工业自动化水平不断提升的今天，各类重型机械对传动部件的性能要求不断提高，SWP-D型无伸缩长式十字轴万向联轴器凭借其独特的优势，在重型机械传动领域的应用将更加广泛，为工业生产的稳定高效运行提供有力支撑。
