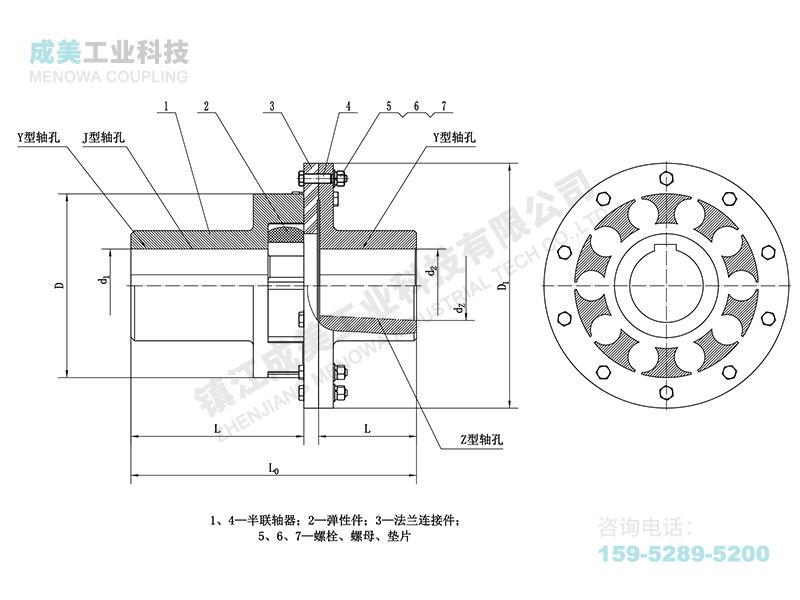

LMD型(单法兰)梅花联轴器

LMD(原MLZ）型单法兰型梅花弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。梅花形弹性联轴器结构简单，径向尺寸小，重量轻，转动惯量小，用于中高速场合，梅花形弹性联轴器工作稳定可靠,具有良好的减振、缓冲和电绝缘性能。有较大的轴向、径向和角向补偿能力，梅花形弹性联轴器高强度聚氨酯弹性元件耐磨耐油，承载能力大，使用寿命长，安全可靠，无需润滑，维护工作量少，可连续长期运行。适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合。

LMD型单法兰梅花联轴器是一种‌非金属弹性元件联轴器‌，由‌带凸爪的法兰半联轴器‌与‌标准半联轴器‌通过梅花形弹性体连接而成。适用于冶金、矿山、石油化工等‌频繁启停、正反转‌的中高速传动场景，工作温度范围‌-35℃至+80℃‌，公称扭矩覆盖‌25~12,500N·m‌，轴径适配‌12~160mm‌。

在工业传动系统中，联轴器作为连接动力源与执行机构的核心部件，承担着传递转矩、补偿轴系偏差、缓冲振动的重要使命，如同机械系统的“柔性关节”，直接影响设备运行的稳定性与使用寿命。LMD型单法兰梅花联轴器作为弹性联轴器家族中的重要品类，凭借独特的结构设计与均衡的性能表现，在多种工业场景中得到广泛应用，适配中高速、中等扭矩及频繁启停的工作需求。

LMD型梅花联轴器的结构设计兼具简洁性与实用性，主要由两个带凸爪的金属半联轴器、梅花形弹性元件及单法兰结构组成。其中，半联轴器多采用铝合金或45号钢材质，具备足够的强度与耐磨性，可应对常规工业负载；凸爪设计经过优化，与弹性元件形成紧密啮合，通过径向挤压作用传递转矩。单法兰结构是其区别于基础款型的核心特征，其中一个半联轴器集成法兰盘设计，可直接与设备法兰端盖或执行机构法兰面连接，无需额外连接座，大幅简化了安装定位流程，同时有效节省轴向安装空间，尤其适合设备布局紧凑的场景。中间的梅花形弹性元件通常采用高强度聚氨酯材质，不仅具备良好的弹性变形能力，还耐油、抗老化，能在传递动力的同时吸收振动、缓冲启停冲击，降低设备运行噪音。

其工作原理基于弹性元件的变形补偿特性，当主动轴与从动轴因制造误差、安装偏差、热变形或负载波动产生相对位移时，梅花形弹性元件会发生相应的剪切、压缩变形，自动补偿径向、角向及轴向偏差，避免附加载荷传递至轴系与轴承，从而保护设备关键部件。径向偏差补偿能力通常可达0.1至0.6毫米，角向偏差不超过1°，轴向窜动补偿范围在0.6至1毫米之间，同时能降低30%以上的启停冲击，让传动过程更平稳。此外，该类型联轴器具备一定的电绝缘性能，可在部分有绝缘需求的场景中使用，且整体结构无需润滑，减少了日常维护工作量，能实现长期连续运行。

LMD梅花联轴器的性能优势使其适配场景十分广泛，涵盖冶金、矿山、石油、化工、起重运输、轻工纺织及流体机械等多个领域。在冶金行业的连铸机传动系统、轧钢机辅助动力单元中，它能耐受高温环境与频繁启停冲击，稳定传递转矩；在矿山领域的矿石破碎机、煤矿输送带驱动单元中，其耐粉尘、潮湿的特性的得以发挥，弹性元件可有效吸收破碎作业产生的振动，保护电机与减速器。在通用工业设备中，无论是水泵、风机的传动，还是搅拌机、压实机械的动力连接，它都能凭借缓冲减振能力减少设备损耗，提升运行效率。其工作环境温度适配范围为-35℃至+80℃，传递公称扭矩涵盖25至25000N.m，许用转速在1500至15300r/min之间，可满足不同规格设备的传动需求。

安装质量直接决定LMD联轴器的传动稳定性与使用寿命，安装前需做好充分准备工作。首先要清洁轴套内孔与轴端表面，用煤油、汽油或无水乙醇去除油污、锈迹与毛刺，避免配合间隙异常导致传动振动；同时检查弹性元件是否存在裂纹、缺角或弹性失效，半联轴器有无变形、内孔尺寸超差，确保零件状态完好。安装工具需准备百分表或激光对中仪、扭矩扳手、铜棒等，铜棒可避免敲击时损伤轴套，对中仪器则用于精准校准两轴同轴度。

装配时，若轴与轴套为过盈配合，可将轴套放入80至100℃热油中加热5至10分钟，利用热胀冷缩原理辅助套装，严禁用铁锤直接敲击轴套端面，防止内孔失圆。轴套装配后需顶紧轴肩，用定位螺钉固定并涂抹螺纹锁固剂，防止轴向窜动。两轴对中是关键环节，过量偏差会导致弹性元件受力不均、发热开裂，需将径向偏差控制在合理范围，角向偏差不超过0.5°，轴向偏差不大于0.5毫米，通过加减调整垫片或平移设备实现精准对中。弹性元件安装时需完全嵌入凸齿槽内，避免错位，螺栓按对角均匀拧紧原则固定，扭矩需适中，既不可超扭矩导致轴套变形，也不能过松引发径向跳动。

日常维护需聚焦弹性元件这一易损件，定期检查其状态。每周可进行外观巡检，查看是否有裂纹、撕裂或老化白化现象，螺栓是否松动；每日运行中监测设备振动与噪声，若出现异常异响或明显振动，需停机排查，大概率为弹性元件磨损或对中偏差变大。每月检查轴套表面温度，正常情况下与环境温度差值不超过30℃，温度过高可能是弹性元件过紧或对中偏差超标。常规工况下，弹性元件建议每6至12个月更换一次，高温、粉尘、腐蚀等恶劣工况需缩短至3至6个月，更换时需选用规格、材质一致的元件，同时清洁齿槽内杂质。每年可拆解检查轴套与螺栓，若轴套内孔磨损超原设计间隙15%，或螺栓出现滑丝，需及时更换，轴套表面锈迹可涂抹薄层防锈油防护。

作为一款结构紧凑、性能均衡的传动部件，LMD单法兰梅花形弹性联轴器通过合理的设计与科学的维护，能在各类工业场景中稳定发挥作用，平衡传动效率、减振效果与安装便捷性，为设备长期可靠运行提供有力保障。其无需润滑、维护简便的特性，也能帮助降低工业生产中的运维成本，适配现代工业对高效、稳定传动的需求。
