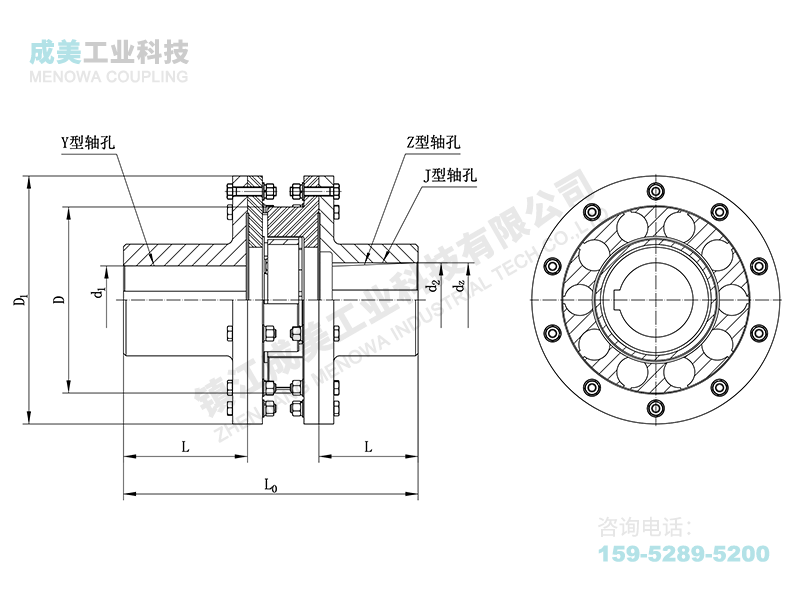

LMS型(双法兰)梅花联轴器

梅花联轴器一般被冶金、矿山、石油、化工、起重、运输、轻工、纺织、 水泵、风机等行业使用。LMS 又称为(MLS)型双法兰型梅花形弹性联轴器，花形弹性联轴器结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合；工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。它具有较大的轴向、径向和角向补偿能力，梅花形弹性聚氨酯块耐磨耐油，承载能力大，使用寿命长，稳定可靠，联轴器无需润滑，维护工作量少，可连续长期运行；适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合，工作场合： -35℃～+80℃，许用转速1500～15300r/min。

LMS型双法兰梅花联轴器是一种‌通过梅花形弹性元件传递扭矩‌的挠性联轴器，由两个带凸齿的法兰半联轴器和中间聚氨酯弹性垫组成。其核心特点是‌双法兰结构‌，无需轴向移动设备即可更换弹性元件，适用于‌频繁启停、正反转‌的中高速传动场景，工作温度范围‌-35℃至+80℃‌，公称扭矩覆盖‌25~12,500N·m‌，轴径适配‌12~160mm‌。

在工业传动系统中，联轴器作为连接动力源与执行机构的核心部件，承担着传递转矩、补偿轴系偏差、缓冲振动冲击的重要使命，其性能直接影响整套设备的运行稳定性与使用寿命。LMS型双法兰梅花联轴器作为弹性联轴器家族中的重要品类，凭借独特的结构设计与均衡的性能表现，在多种工业场景中得到广泛应用，适配中高速、中等扭矩及频繁启停的工作需求。

LMS型梅花联轴器的结构设计兼顾刚性与柔性，核心由两个带凸齿的半联轴器、梅花形弹性元件及配套法兰盘组成，部分型号曾用名MLS，遵循相关国家标准规范生产。其显著特点是两端均配备法兰盘，可通过螺栓与设备法兰面或安装面直接连接，这种设计不仅简化了安装流程，更能有效保证联轴器与设备连接的同轴度，提升传动过程中的稳定性。半联轴器通常采用高强度金属材质加工而成，根据工况需求可选用铸铁、合金锻钢或铝合金等，轮毂内孔采用精密公差配合，表面经过精细加工处理，确保与轴端的紧密贴合，减少传动间隙带来的附加载荷。

中间的梅花形弹性元件是实现缓冲减振与偏差补偿的核心部件，常见材质为聚氨酯或尼龙，具备耐磨、耐油、弹性优良的特性，工作温度适应范围可达-35℃～+80℃，部分特种材质可应对更极端的温度环境。弹性元件通过嵌入两半联轴器的齿槽实现转矩传递，在设备运行时，借助自身的弹性变形，可有效补偿两轴之间的径向、角向及轴向位移，抵消因制造误差、安装偏差、热变形或负载波动产生的偏差影响，避免刚性冲击对轴系部件造成损伤。同时，弹性元件能吸收传动过程中的振动能量，衰减噪声，起到良好的缓冲保护作用，延长电机、减速器等关键设备的使用寿命。

相较于其他类型联轴器，LMS梅花联轴器具备多项适配工业场景的优势。其结构紧凑，径向尺寸小，重量轻且转动惯量小，适合中高速运行场合，许用转速范围可达1500～15300r/min，能满足多数通用设备的转速需求。该类型联轴器无需额外润滑，维护工作量小，可连续长期运行，尤其在更换弹性元件时，无需轴向移动半联轴器，通过径向拆装即可完成，大幅缩短设备停机时间，降低维护成本。此外，其还具备一定的电绝缘性能，能在部分特殊传动场景中避免电流传导带来的设备故障。

基于这些性能特点，LMS型联轴器广泛应用于冶金、矿山、石油、化工、起重运输、轻工纺织、水泵风机等多个行业。在冶金行业的轧钢设备中，它能应对频繁启停与负载波动，缓冲轧制过程中的冲击载荷，保护轧辊与电机轴系；在矿山机械的输送机、破碎机上，可补偿因设备安装基础沉降带来的轴系偏差，同时抵御粉尘环境对传动部件的磨损；在石油化工领域，其耐油特性可适配含油介质的工作环境，保障泵体、压缩机等设备的稳定运行。无论是轻型精密传动的纺织机械，还是中型重载的起重设备，该类型联轴器都能凭借均衡的性能适配工况需求，实现可靠传动。

安装与维护的规范性直接影响LMS型双法兰梅花联轴器的运行效果与使用寿命。安装前需对零件进行清洁与检查，用无水乙醇或丙酮擦拭轴套内孔与轴端表面，去除油污、锈迹与毛刺，同时检查梅花垫是否存在裂纹、缺角或弹性失效问题，轴套是否有变形、尺寸超差情况。装配时应避免强制敲击，过盈配合的轴套可通过热油加热方式实现装配，螺栓紧固需遵循对角均匀拧紧原则，控制合适的扭矩，防止过紧挤压弹性元件或过松导致传动间隙。两轴对中是安装关键，需通过百分表或激光对中仪校准，将径向偏差、角向偏差与轴向偏差控制在允许范围内，过量偏差会导致弹性元件受力不均、发热开裂，缩短使用寿命。

日常维护需聚焦弹性元件这一易损件，定期进行外观检查，若发现梅花垫表面出现白化、裂纹、撕裂或挤压变形，应及时更换，常规工况下建议每6-12个月更换一次，恶劣工况需缩短更换周期。运行过程中需监测设备的振动与噪声情况，若出现异常异响或明显振动，多为梅花垫磨损或对中偏差变大，需停机排查。对于粉尘、潮湿等特殊环境，可在联轴器外侧加装防护罩，防止杂质侵入与部件锈蚀，同时预留通风孔避免内部温度过高。故障处理时，若发生梅花垫断裂，更换后需重新检查两轴对中情况，避免二次损伤。

选型时需结合工况参数合理匹配，根据设备的额定扭矩、工作转速、轴径尺寸及环境条件确定合适的规格型号，扭矩范围需覆盖设备负载，工作转速不超过联轴器许用转速。弹性体硬度需适配负载特性，冲击载荷大的场景可选用软质弹性体，高速精密传动场景则适合硬质弹性体以减少形变。通过科学选型、规范安装与定期维护，LMS联轴器能充分发挥其性能优势，为工业生产的连续稳定运行提供可靠保障，在各类传动系统中持续发挥重要作用。
