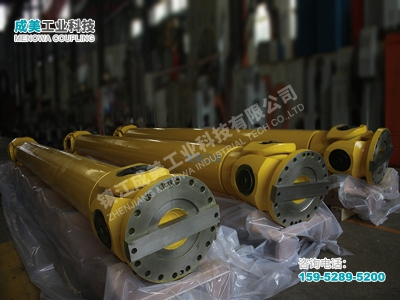

BH十字轴式万向联轴器
在现代工业传动系统中，联轴器作为连接不同轴系、传递转矩和运动的关键部件，其性能直接影响整个机械设备的运行稳定性和效率。BH十字轴式万向联轴器作为一种应用广泛的传动元件，凭借其独特的结构设计和优良的使用性能，在多个工业领域发挥着不可替代的作用。它能够实现不在同一直线上或者轴线折角较大且轴向移动较大的两轴等角速连续回转，并可靠地传递转矩和运动，有效解决了传统刚性联轴器无法应对的角向位移问题，为各类机械装备的正常运转提供了重要保护。
BH十字轴式万向联轴器的结构设计科学合理，主要由十字轴、万向节叉、滚针轴承、油封、轴承盖等核心部件组成，各部件协同工作，确保传动过程的平稳。十字轴作为整个联轴器的核心部件，相当于传动系统的“关节”，其质量和精度直接决定了联轴器的使用寿命和传动效果。通常采用优质合金钢材质，经过锻造、热处理等多道工艺加工而成，具备较高的强度、硬度和耐磨性，能够承受较大的转矩和冲击载荷。十字轴的四个轴颈分别与两个万向节叉相连，轴颈表面经过精密磨削处理，确保与轴承的配合精度，减少运转过程中的摩擦损耗。
万向节叉采用叉形结构设计，通过花键或螺栓与传动轴连接，叉口内安装滚针轴承，与十字轴的轴颈相互配合，实现灵活转动。滚针轴承的引入是提升联轴器性能的关键，相比传统滑动轴承，滚针轴承能够将摩擦系数降低，减少能量损耗，同时增强承载能力，使联轴器能够适应更高的转速和更大的转矩传递需求。油封和轴承盖则起到密封和保护作用，防止外部的灰尘、杂质进入内部部件，避免润滑油泄漏，确保联轴器在恶劣工况下也能稳定运行。整个结构组装紧凑，拆卸方便，便于后期的维护和检修。
BH十字轴式万向联轴器的工作原理基于十字轴与万向节叉的铰接配合，当主动轴转动时，通过万向节叉带动十字轴旋转，十字轴再将转矩传递给从动轴的万向节叉，从而实现两轴的同步转动。其特点是能够适应两轴之间的角向偏差，即使主动轴和从动轴的轴线不在同一直线上，存在一定的折角，也能保证转矩的平稳传递。单节结构的BH十字轴式万向联轴器适用于轴间夹角较小的场景，而双节结构通过两个十字轴的串联配置，可实现更大角度范围的补偿，在保证等角速传动的同时，满足复杂工况下的传动需求。在传动过程中，滚针轴承内的滚针能自行转动，进一步降低摩擦，提升传动效率，减少部件磨损。
由于具备偏差角度大、传递扭矩高、结构紧凑、运行可靠等优势，BH十字轴式万向联轴器被广泛应用于起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸机械及其他重型机械行业。在矿山机械中，它用于连接破碎机、输送机等设备的传动轴，能够适应设备运行过程中产生的轴线偏移，传递较大的转矩，确保矿山作业的连续进行；在起重设备中，它连接起重机的卷扬机和电机，承受频繁的启停冲击和重载，保证起重作业的稳定性；在船舶行业，它用于船舶推进系统的传动，适应船体变形带来的轴线偏差，抵御海水环境的侵蚀，确保船舶的正常航行。此外，在冶金、化工、农业机械等领域，BH十字轴式万向联轴器也发挥着重要作用，成为各类机械装备中不可或缺的传动部件。
不同的工作环境和工况对BH十字轴式万向联轴器的性能要求存在差异，因此在选型和使用过程中，需要结合实际需求进行合理选择和规范操作。选型时，应首先明确传动系统的扭矩大小、转速范围、轴间距离、偏转角度以及工作环境温度与介质特性，这些基础数据是选择合适联轴器的前提。同时，要根据设备的安装空间确定联轴器的外形尺寸，权衡性能与使用成本，在满足功能需求的前提下，选择性价比更优的产品。对于高速或大功率传动系统，还需核算联轴器的临界转速和疲劳强度，确保其能够长期稳定运行。
日常使用中的维护保养对于延长BH十字轴式万向联轴器的使用寿命至关重要，合理的维护措施能够有效减少故障发生，降低使用成本。润滑是维护保养的核心环节，不同的工况应选择合适的润滑方式。对于轻载、低速、间歇运行的场景，可采用定期手动补脂的方式，通过万向节上的黄油嘴加注润滑脂，一般每工作50-200小时补充一次；对于重载、高速或连续运行的工况，适合采用压力循环油润滑，通过油泵将润滑油加压输送至十字轴轴承，形成循环润滑，确保润滑充分，同时起到散热和清洁作用。采用哪种润滑方式，都要定期检查润滑介质的状态，及时更换老化、变质的润滑油或润滑脂，避免因润滑不足导致十字轴轴颈和轴承磨损。
除了润滑维护，还需定期检查联轴器的各部件状态。要检查十字轴轴颈的磨损情况，若轴颈磨损超过规定限度，或表面出现金属剥落、起槽等现象，应及时进行修复或更换，修复后需保证各轴颈的不圆度和锥度符合标准。同时，检查万向节叉与十字轴的配合间隙，若间隙过大，会导致运行过程中产生晃动和异常响声，影响传动稳定性，需及时调整或更换部件。此外，还要检查油封的密封性能，防止润滑油泄漏和杂质侵入；检查连接螺栓的紧固情况，避免因螺栓松动导致部件脱落或损坏；定期清理联轴器表面的灰尘和杂物，保持部件清洁。
在安装和使用过程中，还需要注意一些细节问题，以确保BH十字轴式万向联轴器的正常运行。安装时，应尽量保证两轴的同轴度，虽然联轴器能够适应一定的角向偏差，但过大的偏差会增加部件磨损，降低使用寿命。对于双节十字轴式万向联轴器，要确保中间轴与两端万向节叉的夹角相等，以实现等角速传动，减少扭转振动。拆装、搬运和库存时，需避免碰撞和堆压，防止部件变形或损坏。使用过程中，应避免猛抬离合器踏板、频繁急加速和急制动，防止传动过载；尽量做到设备制动时，变速器处于空档或使离合器处于分离状态，减少对联轴器的冲击。
随着工业技术的不断发展，各类机械设备对传动系统的要求越来越高，BH十字轴式万向联轴器也在不断优化和升级。在材质选择上，除了传统的合金钢，还出现了耐腐蚀的不锈钢材质，适用于化工、食品等腐蚀性环境；在加工工艺上，采用更精密的制造设备和工艺，提升部件的配合精度和表面质量，减少摩擦损耗；在结构设计上，优化十字轴和轴承的结构，提升承载能力和使用寿命，同时采用免维护或终身润滑设计，降低维护工作量。这些改进使得BH十字轴式万向联轴器能够更好地适应现代工业的发展需求，在各类机械装备中发挥更重要的作用。
作为一种重要的传动元件，BH十字轴式万向联轴器的质量和性能直接关系到整个机械设备的运行效率。在实际应用中，只有选择合适的型号，规范安装和使用，加强日常维护保养，才能充分发挥其优良性能，延长使用寿命，降低运行成本。未来，随着工业自动化水平的不断提升，BH十字轴式万向联轴器将朝着智能化、轻量化、长寿命的方向发展，为现代工业的高质量发展提供更可靠的传动。
《BH十字轴式万向联轴器》更新于2026年5月18日
