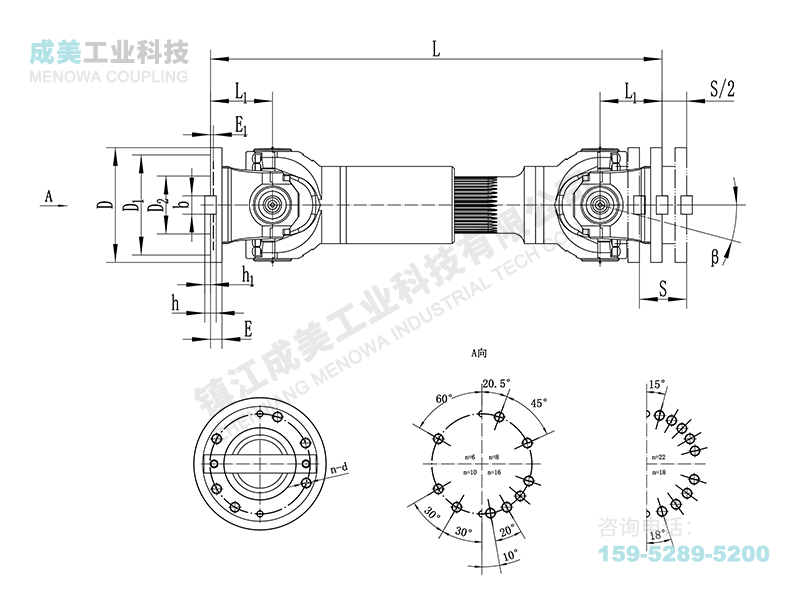

SWP-B型(有伸缩短式)十字万向联轴器

在现代工业传动系统中，联轴器作为连接两根传动轴、传递转矩和运动的核心部件，其性能直接影响整个设备的运行稳定性和效率。SWP-B型有伸缩短式十字万向联轴器作为十字万向联轴器家族中的重要一员，凭借其独特的结构设计和优良的使用性能，在多种重型机械领域得到广泛应用，成为解决非共线轴系传动难题的理想选择。它能够在两轴不在同一轴线、存在轴线夹角的情况下，实现两轴的连续回转，并可靠传递转矩，同时具备轴向伸缩功能，可有效补偿轴系在安装和运行过程中产生的轴向位移，适配复杂的工业工况需求。

SWP-B型有伸缩短式十字万向联轴器的结构设计兼具合理性与实用性，核心组成包括十字轴、万向节叉、滚针轴承、花键副及密封组件等关键部件，各部件协同配合，共同保障传动过程的稳定高效。其中，十字轴作为动力传递的核心枢纽，呈十字形结构，四个轴颈两两垂直分布，材质多选用高强度合金钢经渗碳淬火处理，既能保证足够的抗扭强度，又能提升耐磨性，延长使用寿命。万向节叉分为主动叉和从动叉，分别与动力输入轴和输出轴连接，叉头部位的叉口与十字轴的轴颈相配合，通过滚针轴承实现灵活铰接，大幅降低相对转动时的摩擦阻力，同时承受径向载荷。

与其他类型的联轴器相比，SWP-B型有伸缩短式十字轴万向联轴器突出的特点的是兼具角度补偿能力和轴向伸缩功能。作为SWP系列中的短式伸缩型号，它通过结构优化缩短了轴向安装长度，更适配空间受限的设备场景，同时保留了可靠的伸缩性能，通过花键副的配合实现轴向位移的补偿，补偿量可根据工况需求适配不同规格，有效解决了设备运行中因振动、温度变化等因素导致的轴系轴向偏移问题。此外，该型号采用剖分式轴承座设计，将轴承压盖制成剖分形式，这种设计的优势在于便于更换轴承等易损部件，降低维护难度和成本，虽然剖分式结构的压盖螺栓存在松动风险，但通过规范的安装和定期维护可有效规避这一问题。

在传动性能方面，SWP-B型有伸缩短式十字轴式万向联轴器表现优异，具备较强的承载能力和较高的传动效率。与回转直径相同的同类联轴器相比，它能够传递更大的转矩，适配回转直径受限制的重型机械设备，其传动效率可达98%至99.8%，在大功率传动场景中，节能效果尤为明显。同时，该联轴器具有一定的角度补偿能力，单节轴线折角可达10°左右，能够在一定范围内补偿两轴之间的角度偏差，满足不同轴系布局的传动需求。其传动过程平稳，噪声较低，在轧钢、起重等对传动稳定性要求较高的领域，能够有效提升设备运行质量，改善操作人员的工作环境。

SWP-B型有伸缩短式十字万向轴联轴器的应用场景十分广泛，主要集中在各类重型机械领域，涵盖轧钢机械、起重运输机械、工程机械、矿山机械、石油机械等多个行业。在轧钢行业中，它被广泛应用于轧钢机的主传动系统，连接电机与轧辊，传递巨大转矩，同时补偿轧辊在工作过程中因温度升高产生的轴向伸缩和安装偏差，保障轧材质量的稳定；在起重运输机械中，它用于起重机、输送机等设备的传动系统，适应设备运行过程中的角度变化和轴向位移，确保动力传递的连续可靠；在矿山机械中，它能够承受恶劣工况下的冲击载荷和振动，连接破碎机、球磨机等设备的轴系，实现高效传动；在石油机械领域，它适配高温、高压的工作环境，用于石油钻采设备的传动，保障设备的稳定运行。

合理的安装与规范的维护，是保障SWP-B型有伸缩短式十字万向轴联轴器长期稳定运行、延长使用寿命的关键。安装前，需对各部件进行全面检查，确认十字轴、万向节叉、滚针轴承等无裂纹、变形、锈蚀或磨损超标的情况，同时清理各部件表面的油污、灰尘和杂质，保证安装面平整干净。安装时，需确保花键轴与花键套的标记对齐，使两端叉头轴承孔轴线的相位差控制在1°以内，法兰连接面需清洁干燥，螺栓采用交错紧固法按规定力矩紧固，必要时可涂抹螺纹胶增强紧固效果，防止运行中螺栓松动。此外，花键配合处应尽量远离振动源和冲击源，避免污物或水进入配合面，影响传动性能。

润滑维护是联轴器日常维护的核心环节，需根据工况选择合适的润滑脂，常规工况可采用2号工业锂基脂，高温环境可选用合成锂基脂。运行初期需加强润滑频率，待设备稳定运行后，按周期定期注脂，注脂时需确保旧脂完全排出，使新脂充分填充摩擦部位，形成有效的油膜，减少部件磨损。日常运行中，需定期监测联轴器的振动、异响及温度变化，若出现异常振动、异响或轴承部位温度过高，应立即停机检查，排查是否存在对中偏差、润滑不足或部件磨损等问题。每半年需进行一次全面拆解检查，关注十字轴轴颈、滚针轴承的磨损情况，当磨损量超过允许值时及时更换，同时检查密封组件的完整性，防止杂质侵入影响传动性能。

在使用过程中，还需注意避免联轴器长期超载运行和操作事故的发生，否则会降低使用寿命，甚至导致部件损坏。对于安装在人员可接触到的位置，需采取适当的安全防护措施，防止运行过程中造成人身伤害。当设备进行大修时，需同步对对联轴器进行全面检查和维护，校准轴系对中状态，更换老化的密封件和磨损超标的部件，确保联轴器与设备同步处于良好的运行状态。

随着工业技术的不断发展，各类重型机械对传动部件的要求不断提升，SWP-B型有伸缩短式十字万向节联轴器凭借其结构紧凑、承载能力强、传动效率高、维护便捷等优势，在工业传动领域的应用将更加广泛。其独特的伸缩和角度补偿功能，能够有效适配复杂工况下的传动需求，为各类重型设备的稳定高效运行提供可靠保障。在实际应用中，通过科学的安装、规范的维护和合理的使用，可充分发挥其传动性能，延长使用寿命，降低设备运行成本，为工业生产的高效推进提供有力支撑。无论是在冶金、矿山等传统重工业领域，还是在新能源、高端装备等新兴领域，SWP-B型有伸缩短式十字万向轴联轴器都将以其优良的性能，成为传动系统中不可或缺的重要部件。
