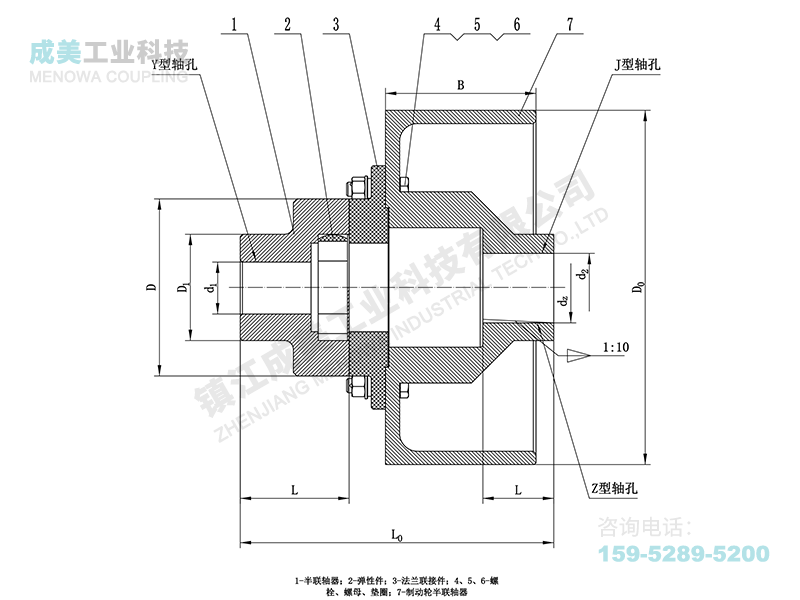

LMZ-Ⅱ型(整体式带制动轮)梅花联轴器

LMZ-Ⅱ(MLL-Ⅱ)系列梅花形弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩，当两轴线有相对偏移时，弹性元件发生相应的弹性变形，起到自动补偿作用。

LMZ-Ⅱ型是一种‌整体式带制动轮的梅花联轴器‌，通过一体化设计将制动轮与联轴器主体融合，兼具‌高扭矩传递‌和‌快速制动‌功能。适用于起重机械、冶金设备等需要紧凑型制动传动的场景，工作温度‌-35℃至+80℃‌，公称扭矩‌63~12,500N·m‌，轴径适配‌16~140mm‌。

一体化制动结构‌

1. 无螺栓连接‌：制动轮与联轴器整体铸造/加工，消除分体式结构的松动风险，刚度提升25%。

2. 制动性能‌：
   制动盘直径：160~630mm
   响应时间：≤0.15秒（电磁制动）
   制动力矩：可达额定扭矩的两倍

弹性传动系统‌

1. 梅花形弹性体‌：
   材质：聚氨酯（标准型）
   补偿能力：径向±0.5mm、角向±1°、轴向±1mm

2. 零背隙设计‌：重复定位精度≤0.05mm

LMZ-Ⅱ型整体式带制动轮梅花联轴器是工业传动系统中兼具传动与制动功能的关键部件，通过结构优化实现动力传递与安全制动的协同运作，广泛适配各类中低速、中小功率传动轴系。其核心结构由两个形状对称的带凸爪半联轴器、梅花形弹性元件及整体式制动轮构成，制动轮与半联轴器采用一体化设计，相较于分体式结构，能提升制动响应速度与结构稳定性，减少传动过程中的能量损耗与振动干扰。这种一体化设计无需额外连接件固定制动轮，既缩小了径向尺寸，又增强了整体承载能力，适配空间受限的安装场景。

该联轴器的传动原理基于弹性元件的挤压传递机制，梅花形弹性元件嵌入两半联轴器的凸爪之间，工作时通过弹性体与凸爪的紧密贴合传递扭矩，同时借助弹性体的形变补偿两轴之间的径向、角向及轴向相对偏移。弹性元件材质通常可选聚氨酯或铸形尼龙，两种材质各有适配场景：聚氨酯材质耐磨耐油，具备良好的弹性回复能力，适合风机、水泵、轻工纺织等工作平稳、载荷变化不大的设备；铸形尼龙材质则在抗冲击性上表现更优，可适配启动频繁、正反转变化的工况。弹性体的花瓣数量分为四瓣、六瓣、八瓣等多种规格，可根据传动精度与缓冲需求灵活选用。

在性能特性上，LMZ-Ⅱ型梅花联轴器具备多重优势。结构层面，其无需润滑维护，摒弃了传统联轴器因润滑不当导致的故障隐患，能长期连续稳定运行，降低后期维护成本。制动功能与传动功能的集成设计，使设备在实现动力传递的同时，可通过制动轮快速响应停机指令，尤其适合起重、运输等需要精准停悬的设备场景。此外，该联轴器还具备良好的减振缓冲性能与电气绝缘性，能有效吸收设备运行中的振动冲击，减少对轴系及轴承的附加载荷，同时避免电流传导引发的设备故障，工作温度范围可覆盖-35℃至80℃，适配多数工业环境。

从应用场景来看，LMZ联轴器凭借紧凑的结构与可靠的性能，在多个行业中发挥重要作用。起重机械领域，桥式起重机、港口门座式起重机的起升机构常采用该部件，其制动响应迅速，能确保重物升降过程中的安全停悬，同时通过弹性体补偿安装偏差，适应频繁启停的工况。矿山设备中，矿井提升机、带式输送机的驱动系统可借助其抗冲击、耐粉尘的特性，在恶劣环境下保持稳定运行，应对重载与频繁制动的需求。冶金行业的连铸机扇形段驱动、轧机辅助传动，以及轻工、化工领域的水泵、油泵、机床等设备，也可根据工况需求选用该联轴器，实现动力的平稳传递与安全制动。不过其不适用于重载及轴向尺寸受限、更换弹性元件后两轴线对中困难的部位，选型时需结合实际工况判断。

安装与维护的规范性直接影响联轴器的使用寿命与运行稳定性。安装前需清洁轴套内孔与轴端表面，去除油污、锈迹与毛刺，同时检查弹性元件是否存在裂纹、缺角或弹性失效，轴套是否变形、内孔尺寸超差。装配时应避免强制敲击，过盈配合的轴套可采用80-100℃热油加热5-10分钟后装配，过渡配合则可涂抹少量润滑脂辅助推入，确保轴套与轴贴合紧密无轴向窜动。两轴对中精度至关重要，径向偏差通常需控制在0.15mm以内，角偏差不超过0.5°，轴向偏差≤0.5mm，过量偏差会导致弹性体受力不均、发热开裂，需通过加减调整垫片修正偏差。

日常维护需聚焦易损件监测与状态检查，弹性元件作为核心易损件，常规工况下建议每6-12个月更换一次，高频启停、高温粉尘等恶劣工况需缩短至3-6个月，更换时需确保新弹性体与齿槽完全匹配，避免错位安装。每周应进行外观巡检，查看弹性体是否出现老化白化、局部凹陷，连接螺栓是否松动；运行中监测振动与噪声，无明显异响与麻手感为正常状态，若出现异常需停机排查对中偏差或零件磨损情况。每月可用红外测温仪检测轴套温度，正常温度与环境温差不应超过30℃，温度过高可能是弹性体过紧或对中偏差过大导致，需及时拆解调整。

选型环节需遵循科学流程，首先根据设备功率与转速计算额定扭矩，结合驱动机与从动机的服务系数确定传递扭矩，确保其小于联轴器的许用扭矩，同时保证设备实际转速不超过联轴器设计允许转速。轴孔型式、孔径、孔长及键槽尺寸需与设备轴端尺寸精准匹配，连接方式可选用键槽联结、紧定螺丝联结、夹紧联结或组合联结。若应用于高温、高湿度、腐蚀性环境，需针对性选用特殊材质或表面处理的部件，高速运行场景则需关注动平衡精度，避免质量不均引发振动。正确的选型、规范的安装与定期维护，能充分发挥LMZ-Ⅱ整体式带制动轮梅花联轴器的性能优势，保障传动系统的安全稳定运行。
