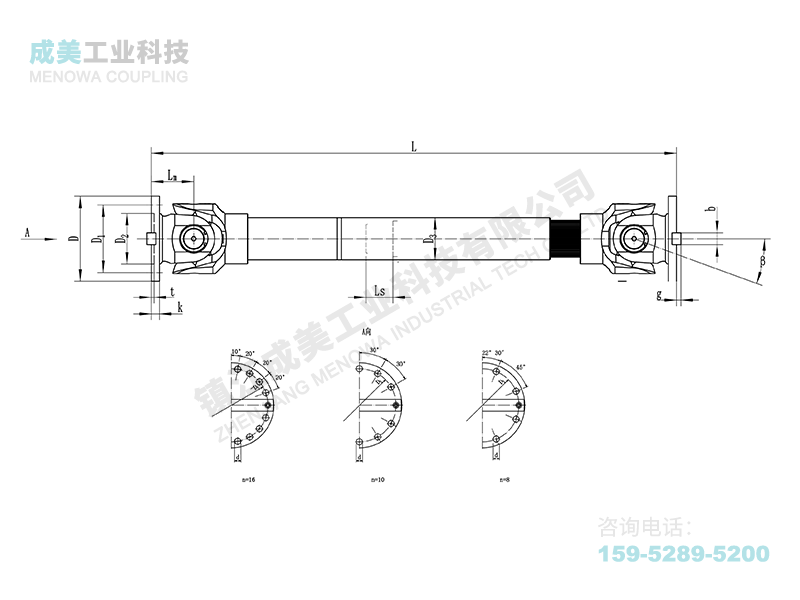

SWC-CH型(长伸缩焊接式)十字万向联轴器

在现代工业传动系统中，联轴器是连接不同轴线传动轴、传递转矩和运动的关键核心部件，其性能直接影响整个机械设备的运行稳定性、效率与安全性。SWC-CH型长伸缩焊接式十字万向联轴器凭借独特的结构设计、优异的性能表现，在重型机械及复杂工况中占据重要地位，成为诸多工业领域不可或缺的传动组件，为各类重型设备的高效运转提供可靠保障。

SWC-CH型长伸缩焊接式十字万向联轴器的结构设计科学合理，兼顾实用性与稳定性，核心由万向节叉头、十字轴总成、花键伸缩套、焊接连接部位及密封装置等关键部件构成。其中，万向节叉头采用整体式结构设计，摒弃了传统螺栓连接的方式，通过精密焊接工艺实现主轴管与叉头的一体化衔接，这种设计不仅减少了连接点和零部件数量，更有效消除了螺栓松动或断裂带来的故障隐患，大幅提升了联轴器的结构强度和运行可靠性，能够更好地适配振动剧烈、冲击载荷频繁的重型作业场景。十字轴作为动力传递的核心枢纽，采用十字交叉的双轴颈结构，两轴颈中心线相互垂直且交于一点，为万向传动提供稳定的旋转中心，通常选用高强度合金钢锻造成型，经过专业热处理强化后，可有效提升自身的强度、硬度与耐磨性，能够轻松应对重载传动过程中的各种复杂受力情况，延长使用寿命。

花键伸缩套是SWC-CH型十字轴式万向联轴器实现长伸缩功能的核心部件，其设计允许联轴器在轴向方向自由伸缩，可灵活补偿设备运行过程中因热胀冷缩、安装偏差以及部件磨损带来的轴向位移，同时配合十字轴的结构特性，使联轴器具备较强的角度补偿能力，能够适应两轴间一定范围的轴线折角偏差，在偏差范围内可实现等角速连续回转，保证动力传递的平稳性，避免因轴线偏差导致的传动抖动、能量损耗或部件损坏。密封装置采用多层迷宫密封与耐高温润滑脂相结合的设计，能够有效防止润滑脂泄漏，同时阻挡外部粉尘、水汽、油污等污染物进入联轴器内部，保护内部零部件免受侵蚀，确保联轴器在恶劣工况下也能稳定运行，减少日常维护的频率和难度。

在性能表现上，SWC-CH型长伸缩焊接式十字轴万向联轴器具备诸多突出优势，能够满足各类重型工业场景的传动需求。其承载能力出色，与同回转直径的其他类型联轴器相比，凭借整体式叉头和高强度材质的应用，传递的转矩更大，可轻松应对重型机械的大功率、高负荷传动需求，且在长期重载运行中不易发生结构变形，运行稳定性强。传动效率高也是其显著特点之一，经过精密加工的零部件配合间隙极小，运转过程中的摩擦阻力小，传动效率处于较高水平，在大功率传动场景中，能够有效减少能量损耗，达到节能运行的效果，为企业降低生产成本。

该类型联轴器的运行稳定性优良，经过专业动平衡处理后，运转过程中噪声低、振动小，可适应不同转速的工作需求，无论是低速重载还是高速运转，都能保持稳定的传动性能，避免因振动过大对整个传动系统造成损害。同时，其耐磨性和耐腐蚀性较好，零部件表面经过特殊处理，能够适应潮湿、高温、粉尘、腐蚀性气体等恶劣工业环境，无需频繁更换部件，进一步降低了设备的运维成本。此外，其结构紧凑合理，占用安装空间小，适配多种不同类型的机械设备，安装便捷，能够满足不同场景的安装需求。

由于结构和性能的诸多优势，SWC-CH型长伸缩焊接式十字万向节联轴器广泛应用于各类重型机械及工业传动系统中，尤其适合需要长距离传动、存在轴线偏差或轴向位移的场景，覆盖多个重工业领域。在冶金行业中，它被广泛应用于轧机、冷床、矫直机、连铸机等设备，用于传递大转矩和高转速，确保轧制过程的精度和稳定性，补偿轧辊磨损后产生的轴线偏移，保障冶金生产的连续高效进行；在矿山机械中，适用于破碎机、输送机、球磨机等设备，能够适应矿山井下潮湿、多粉尘、冲击载荷频繁的恶劣工作环境，承受频繁的冲击载荷，保证设备的连续稳定运行，为矿山开采作业提供可靠的动力传递支持。

在工程机械领域，SWC-CH型联轴器可用于挖掘机、装载机、起重机等设备的动力传输，补偿设备作业过程中因姿态调整产生的轴线偏差，传递动力至各个工作机构，确保设备灵活运转，提升作业效率；在石油化工行业，适用于钻井平台、抽油机等设备，能够应对户外复杂的工作环境，承受高扭矩传动需求，抵抗腐蚀性介质的侵蚀，保证石油开采和加工的顺利进行。此外，在船舶、起重运输、煤炭、橡胶、造纸等重工业领域，该类型联轴器也发挥着重要作用，用于连接不同轴线的传动轴系，传递转矩和运动，解决各类复杂传动难题，为工业生产的高效、稳定运行提供有力保障。

正确的安装、使用与维护，能够进一步延长SWC-CH型长伸缩焊接式十字万向轴联轴器的使用寿命，充分发挥其性能优势。安装前，需对联轴器各核心部件进行全面检查，确认无裂纹、变形、锈蚀或磨损超标的情况，尤其要检查十字轴与轴承的配合间隙，若间隙过大需及时更换部件；同时清理各部件表面的油污、灰尘和杂质，保证安装面平整干净，避免杂质影响装配精度和传动效果。安装过程中，需严格控制两轴的同轴度误差，避免因安装偏差过大导致联轴器承受额外载荷，影响使用寿命，拧紧连接部位时需按照规范操作，确保连接牢固。

日常使用过程中，需建立定期维护机制，关注润滑、磨损检查和清洁防护。润滑方面，应根据工况选择合适的润滑剂，普通工况可选用锂基润滑脂，高温、重载或腐蚀性环境需选用专用耐高温、抗腐蚀润滑脂，润滑周期需结合工况调整，定期通过注油嘴注入润滑剂，直至旧脂被挤出，确保新脂充分填充摩擦部位。磨损检查需定期开展，定期检查十字轴、轴承、花键副等关键部件，查看是否存在磨损、裂纹或腐蚀，若出现损坏需及时更换，避免故障扩大。同时，定期清除联轴器表面的油污、灰尘和杂质，潮湿或腐蚀性环境中，需定期涂抹防锈油，做好防锈防护，避免部件被侵蚀。

运行过程中，需及时监控联轴器的运行状态，留意是否出现异常径向摆动、轴承发热或异常噪音，发现问题需及时停机排查，避免故障扩大，确保传动系统的安全稳定运行。此外，长期存放时，需将联轴器置于干燥通风环境，轴端涂抹防锈油，做好防锈防护，避免部件因受潮、锈蚀而损坏。

随着工业自动化水平的不断提升，各类重型设备对传动系统的精度、可靠性和使用寿命提出了更高要求，SWC-CH型长伸缩焊接式十字万向轴联轴器凭借其承载能力强、角度补偿范围广、传动效率高、运行稳定、维护便捷等诸多优势，在现代工业传动领域的地位愈发重要。其结构设计的不断优化和材料技术的持续进步，也将进一步扩展其应用边界，适配更多高端重型装备的传动需求，为工业生产的高效推进提供更可靠的动力传递保障，成为现代重工业发展中不可或缺的关键传动部件。
