WGP鼓形齿联轴器

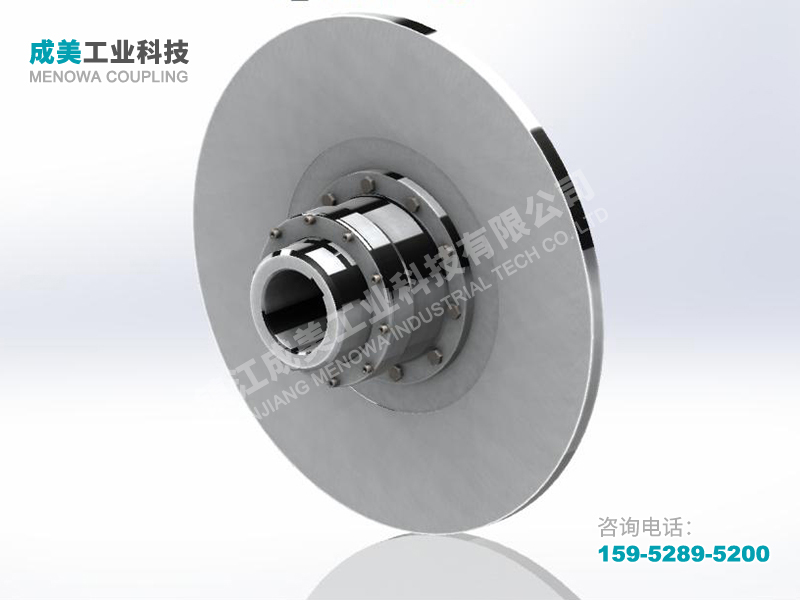

WGP带制动盘鼓形齿式联轴器结构简单、安装方便，制动盘与右轴套刚性连接，制动过程中的制动负荷和振动由右轴套承担，因而不会对鼓形齿的啮合性能造成损害，同时制动盘自身的稳定性也有所提高，保证了运行的可靠性。

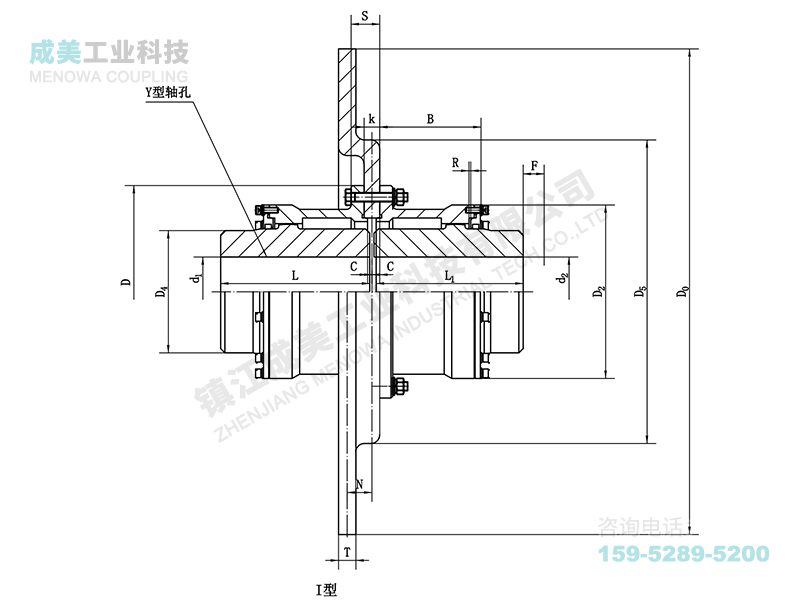

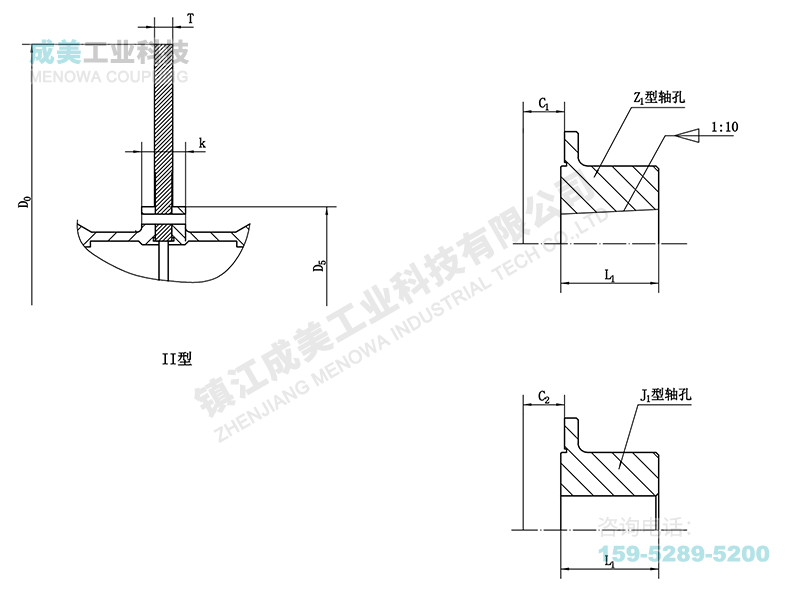

连接动力输入轴和动力输出轴的一个左轴套和一个右轴套----在左轴套的端部设置有鼓形齿---套在左轴套外围的联接套通过其内齿与左轴套上的鼓形齿相啮合---右轴套的端部设置有连接法兰---连接法兰与联接套通过穿接螺栓连接固定---一个制动盘被夹持固定在连接法兰和联接套之间。

WGP型鼓形齿式联轴器是一种‌带制动盘的刚挠性联轴器‌，通过鼓形外齿与内齿圈的啮合传递扭矩，并集成制动盘实现快速制动功能。适用于冶金、矿山、起重运输等低速重载场景，具有‌高扭矩传递‌、‌多向偏差补偿‌和‌制动一体化‌三大核心功能，公称扭矩覆盖‌710~160,000N·m‌，轴径适配‌12~260mm‌。

在机械传动系统中，联轴器作为连接动力输入与输出轴的关键部件，承担着传递转矩、补偿轴线偏差的重要作用，而WGP鼓形齿式联轴器凭借独特的结构设计，在诸多重载工况中占据重要位置。这种联轴器属于刚挠性传动部件，核心由内齿圈、带外齿的凸缘半联轴器、制动盘及轴套等组件构成，整体结构紧凑且安装便捷，能适配水平布置的同轴线传动轴系，满足多种工业场景的传动需求。

WGP鼓形齿联轴器的核心优势源于其特殊的鼓形齿结构设计，与传统直齿联轴器相比，其外齿被制成球面形状，球面中心与齿轮轴线重合，且齿侧间隙大于普通齿轮。这种设计让联轴器具备良好的轴线偏差补偿能力，可有效应对两轴之间的径向、轴向及角向位移，无论是安装误差、轴承磨损导致的偏移，还是设备运行中受力变形引发的轴线偏差，都能通过鼓形齿的灵活啮合进行缓解，减少附加载荷对传动系统的影响，提升运行平稳性。同时，制动盘与右轴套采用刚性连接，制动过程中产生的负荷与振动由右轴套单独承担，不会损伤鼓形齿的啮合性能，既保障了制动稳定性，又延长了传动部件的使用寿命。

材料选择与加工精度直接决定了WGP制动盘鼓形齿式联轴器的承载能力与耐用性。其核心部件多采用高强度合金钢锻造而成，齿部经淬火等热处理工艺处理，显著提升硬度与耐磨性，能适应低速重载工况下的长期运行，传递较大公称转矩。部件配合精度对传动效率影响显著，齿圈与轴的配合、鼓形齿与内齿的啮合精度需严格控制，配合间隙过大易产生冲击振动，精度不足则会增加摩擦损耗，合理控制精度可有效提升传动效率。此外，联轴器配备密封件与润滑系统，密封件能防止润滑剂泄漏及粉尘杂质侵入，润滑系统则通过定期添加润滑脂减少齿面摩擦，避免磨损加剧，保障传动效率稳定。

在应用场景方面，WGP联轴器凭借径向尺寸小、承载能力强的特点，广泛适用于冶金、矿山、起重运输等重型机械领域，常被用于轧机主传动系统、港口龙门吊起升机构、矿山提升机等设备中。这类场景对传动可靠性要求较高，联轴器需在承受大转矩的同时，应对频繁启停与负荷波动，而鼓形齿结构的抗冲击性能与稳定的制动效果，能很好地适配这些工况需求。需要注意的是，该类型联轴器不具备缓冲减振功能，噪声相对明显，不适用于高速、高精度轴系传动，以及起动频繁、正反转多变的工况，选型时需结合实际运行条件合理匹配。

规范的安装与维护是保障WGP型鼓形齿式联轴器长期稳定运行的关键。安装前需做好技术准备，熟悉设备图纸，检查各部件尺寸是否匹配，同时保证安装场地整洁无粉尘、温湿度适宜，避免杂质沾染部件表面或温度异常导致部件热变形。轴系对中是安装核心环节，需按粗对中再精对中的步骤操作，借助百分表等工具测量，确保两轴同轴度符合要求，对中精度不足会加剧部件磨损，引发设备振动。安装过程中需按顺序紧固螺栓，规范安装密封件，避免螺栓受力不均导致部件变形，或因密封不当出现漏油问题。

日常维护需遵循定期检查与润滑管理相结合的原则。常规工况下，每三个月需进行一次全面维护，重载或高温环境下需缩短周期至一到两个月。维护时需清洁部件表面，用扭矩扳手检查螺栓紧固状态，及时处理松动问题；同时检查齿面磨损情况，若出现点蚀、胶合等损伤，需及时研磨修复或更换部件。润滑作业前需彻底清除旧油脂及污染物，按规定型号与用量添加润滑脂，避免新旧油脂混合加剧磨损。通过记录维护数据，分析部件磨损规律，可针对性调整维护周期或优化润滑方式，延长联轴器使用寿命，降低设备故障停机风险。

作为重型机械传动系统的重要组成部分，WGP型鼓形齿联轴器通过结构优化实现了承载能力与偏差补偿能力的平衡，其稳定的运行性能与广泛的适配性，为工业生产的高效开展提供了保障。无论是结构设计、材料加工，还是安装维护，每一个环节的规范操作都直接影响其运行效果，只有充分掌握其特性并落实科学的使用管理，才能更大限度发挥其传动价值，助力设备长期稳定运行。
