GIICL鼓形齿联轴器

在机械传动系统中，联轴器是连接主动轴与从动轴、传递转矩并补偿轴线偏差的关键基础部件，广泛应用于各类工业生产场景。其中，GIICL鼓形齿式联轴器作为刚挠性联轴器的重要类型，凭借优化的结构设计、优异的使用性能，在重工业领域占据重要地位，成为低速重载工况下的优选传动部件。它通过科学的齿形设计和合理的结构布局，有效解决了普通联轴器承载能力不足、轴线偏差补偿能力有限等问题，为各类机械装备的稳定运行提供了可靠保障。

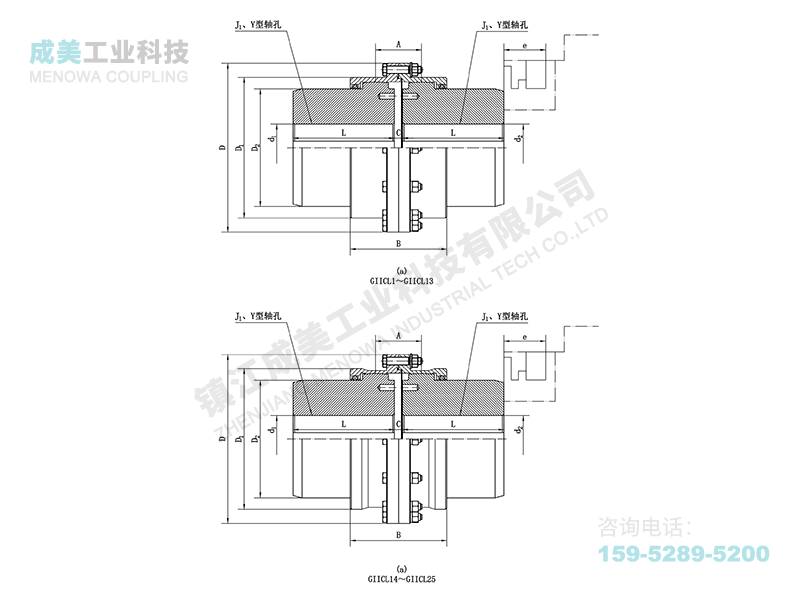

GIICL鼓形齿式联轴器的核心结构由齿数相同的内齿圈和带外齿的凸缘半联轴器组成，搭配密封装置、紧固件等辅助部件，形成完整的传动连接结构。其显著的结构特点是外齿采用鼓形设计，即将外齿制成球面，球面中心与齿轮轴线重合，这种特殊设计从根本上改善了齿面的接触条件，避免了角位移条件下直齿齿端棱边挤压的弊端，有效减少了齿面应力集中，延长了联轴器的使用寿命。与传统直齿联轴器相比，GIICL鼓形齿式联轴器的结构更紧凑，回转半径更小，在安装空间有限的场景中更具优势，同时其外齿套齿端采用喇叭形状设计，使得内、外齿的装拆更加便捷，为后续维护操作提供了便利。

材质选择和加工工艺直接决定了GIICL鼓形齿联轴器的性能表现。通常情况下，其核心部件内齿圈和外齿轴套采用优质合金钢制造，经过调质、渗碳淬火等精密工艺处理后，齿面硬度大幅提升，一般可达到HRC50-60，显著增强了齿面的耐磨性和抗疲劳性，能够承受重载工况下的长期磨损。在加工过程中，对齿形精度的控制尤为严格，通过精密加工确保鼓形齿面的光滑度和啮合精度，使内外齿啮合接触面积更大，载荷分布更均匀，有效提升了传动的稳定性和效率。此外，密封结构的优化设计，能够有效防止润滑油泄漏和外界灰尘、水分等杂质侵入，避免齿面腐蚀和磨损，进一步保障联轴器的长期稳定运行。

GIICL联轴器的性能优势十分突出，首先体现在承载能力强劲。由于采用了双鼓形齿啮合结构，搭配优质材质和精密加工工艺，在相同的外形尺寸下，其承载能力相较于普通直齿联轴器可提高15%~20%，能够稳定传递较大扭矩，适配超重载、高动态负荷的工作场景，无需担心因负载过大导致的齿面损坏或传动失效。其次，其轴线偏差补偿能力优异，能够实现径向、轴向和角向的多向补偿，其中角向补偿量相较于直齿联轴器提升明显，当径向位移等于零时，直齿联轴器的许用角位移为1°，而GIICL鼓形齿式联轴器的许用角位移可达1°30″，提高了50%，可有效吸收设备安装过程中产生的轴线偏差，以及运行时因设备振动、地基沉降、温度变化导致的轴系位移，保护传动轴和相关机械部件不受损伤。

传动效率高也是GIICL鼓形齿式联轴器的重要优势之一。经过精密加工的鼓形齿面能够实现良好的啮合，啮合过程中能量损耗小，传动效率可达到较高水平，能够确保动力传递的稳定性和有效性，减少能源浪费。同时，其运行稳定性好，噪声低，鼓形齿面的设计改善了齿面的摩擦和磨损状况，避免了直齿联轴器在角位移条件下的齿端挤压问题，降低了运行过程中的振动和噪声，为生产环境提供了更好的保障。此外，该类型联轴器的维修周期长，无需频繁进行维护保养，能够有效降低设备维护成本，提高生产效率。

GIICL鼓形齿联轴器的应用场景十分广泛，尤其适用于低速重载工况，在冶金、矿山、起重运输、石油化工、轧钢机械等重工业领域得到了广泛应用。在冶金行业，它被用于连接轧机、炼钢炉等设备的传动轴，传递巨大扭矩，确保设备连续稳定运行；在矿山领域，适配破碎机、输送机等设备，能够适应矿山环境的恶劣条件，承受重载和冲击负荷；在起重运输行业，用于起重机、输送机等设备的传动系统，保障重物的平稳升降和输送；在石油化工领域，连接泵类、压缩机等设备，能够适应高温、高压的工作环境，确保传动的可靠性。同时，它也适用于通用机械等各类机械的轴系传动，只要是需要传递大扭矩且要求具有轴线偏差补偿能力的场合，都可以选用GIICL鼓形齿式联轴器。

正确的安装和定期的维护保养，是确保GIICL联轴器长期稳定运行的关键。在安装前，需仔细检查联轴器及相关零部件是否有损坏、变形，尺寸是否符合要求，同时清洁轴头与联轴器内孔，去除油污、铁锈等杂质，依据轴径选择合适的键，并检查键槽尺寸精度。安装过程中，需严格按照规范顺序操作，先将键安装在轴键槽内，再将联轴器平稳套入轴上，对准键槽，对于胀套连接的联轴器，需均匀拧紧胀套螺栓，达到规定力矩，确保联轴器与轴紧密连接。同时，要调整联轴器的位置，保证两轴同轴度在标准允许范围内，可使用百分表等工具进行测量，避免对联轴器部件造成损伤，确保各连接部位牢固可靠。

维护保养方面，需定期检查联轴器的连接螺栓是否松动，如有松动及时紧固；查看密封部位是否有泄漏，若有泄漏需及时更换密封件；定期补充或更换润滑脂，根据工作环境与运行时间确定润滑周期，良好的润滑是减缓齿面磨损、延长联轴器使用寿命的重要途径；检查齿面磨损情况，若磨损严重需及时修复或更换，避免因齿面磨损导致传动效率下降或设备故障。此外，还需要注意保持联轴器的工作环境温度在适宜范围内，避免因温度过高或过低而导致的性能下降，同时防止外界杂质侵入齿面，影响啮合效果。

在长期运行过程中，GIICL鼓形齿联轴器也可能出现一些常见故障，需及时进行诊断和处理。常见的故障包括齿面磨损、连接螺栓松动、密封失效等。齿面磨损主要因润滑不良、过载、杂质侵入等导致，会使齿面出现划痕、剥落等现象，影响传动性能，此时需检查润滑状态，补充或更换润滑脂，过滤油质，确保油质清洁，若磨损严重则需修复或更换齿圈；连接螺栓松动可能是安装时力矩不足或设备振动导致，易引发联轴器跳动、异响，需及时紧固螺栓，并检查螺栓是否有损坏，必要时进行更换；密封失效会使灰尘、水分进入，加速齿面腐蚀磨损，需及时更换密封件，检查密封结构，确保密封效果。通过及时的故障诊断和处理，能够有效避免故障扩大，保障联轴器的正常运行。

随着工业技术的不断发展，对机械传动系统的要求也在不断提高，GIICL鼓形齿式联轴器也在不断优化升级。在结构设计上，更加注重紧凑性和轻量化，在保证承载能力的前提下，减小体积和重量，适应更多安装场景；在材质和加工工艺上，采用更优质的材料和更精密的加工技术，进一步提升齿面硬度和啮合精度，延长使用寿命；在润滑和密封系统上，不断改进，提高润滑效果和密封可靠性，适应更恶劣的工作环境。同时，智能化监测技术也逐渐应用于联轴器的运行监测中，通过实时监控联轴器的振动、温度等参数，及时发现潜在故障，实现预测性维护，进一步提高设备运行的稳定性和可靠性。

作为机械传动系统中的关键部件，GIICL型联轴器凭借其结构紧凑、承载能力强、轴线偏差补偿能力优异、传动效率高、维护便捷等特点，在各类工业领域发挥着不可替代的作用。它不仅能够确保动力的稳定传递，还能有效保护相关机械部件，降低设备维护成本，提高生产效率。在实际应用中，需根据设备的功率、转速、负载类型、安装空间等因素，合理选用GIICL鼓形齿式联轴器，并做好安装和维护保养工作，充分发挥其性能优势，保障整个传动系统的稳定、高效运行，为工业生产的顺利开展提供有力支撑。
