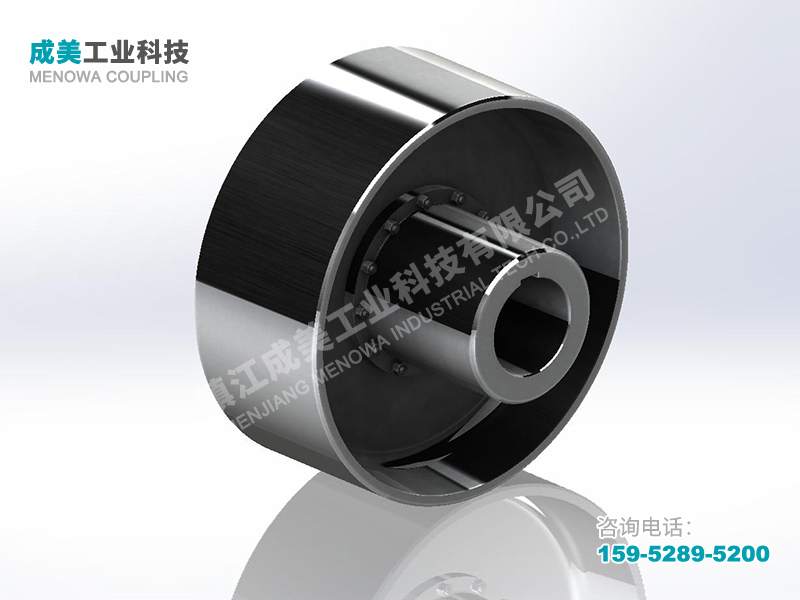

NGCLZ型(带制动轮)鼓形齿式联轴器

NGCLZ鼓形齿联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向滑动，形成齿面磨损和功率消耗，因此，须让齿式联轴器在良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动。

NGCLZ型鼓形齿式联轴器是一种‌带制动轮的刚挠性联轴器‌，通过鼓形外齿与内齿圈的啮合传递扭矩，并集成制动轮实现快速制动功能。适用于冶金、矿山、起重运输等低速重载场景，具有‌高扭矩传递‌、‌多向偏差补偿‌和‌快速制动‌三大核心功能，公称扭矩覆盖‌1120~28,000N·m‌，轴径适配‌25~200mm‌。

鼓形齿设计‌

1. 球面外齿‌：齿顶呈球面结构，齿侧间隙增大，允许角位移达‌1°30′‌（较直齿联轴器提升50%），避免棱边接触应力集中。


2. 传动效率‌：高达99.7%，扭矩传递能力比直齿联轴器高15%~20%。

‌制动轮模块‌

1. 分体式（NGCLZ-I型）‌：制动轮可拆卸，便于维护更换。


2. 整体式（NGCLZ-II型）‌：结构紧凑，转动惯量小，适用于高精度传动。


3. 制动响应时间‌：≤0.2秒（机械抱闸）或≤0.1秒（电磁制动）。

‌密封与润滑‌

1. 一体化密封端盖‌：防止润滑泄漏，适用于粉尘、高温等恶劣环境。


2. 强制稀油润滑‌：减少齿面磨损，延长维护周期至4000小时。
