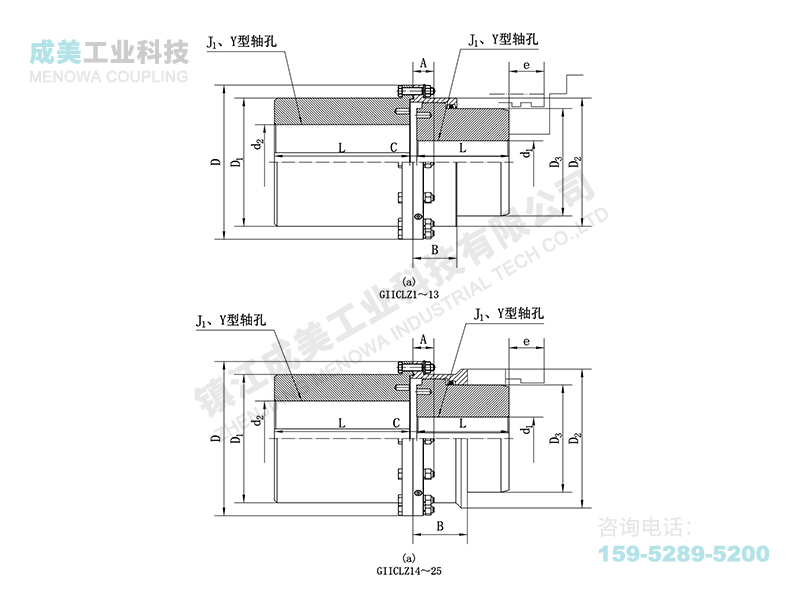

GIICLZ鼓形齿联轴器

GIICLZ鼓形齿联轴器拥有大转矩承载冲击性能好，但齿面接触应力和齿根弯曲疲劳强度要求高，所以制造过程中需采用合金钢锻造材质、以及合理的热处理工艺，从而实现该联轴器大直径的轧管机要求。

GIICLZ型鼓形齿式联轴器是一种‌带中间轴的刚挠性联轴器‌，通过鼓形外齿与内齿圈的啮合传递扭矩，并集成中间轴结构以延长传动距离。适用于冶金、矿山、起重运输等低速重载场景，具有‌大扭矩传递‌和‌多向偏差补偿‌能力，公称扭矩覆盖‌0.4~4500kN·m‌，轴径适配‌16~1000mm‌。

鼓形齿设计‌

1. 球面外齿‌：齿顶呈球面结构，齿侧间隙增大，允许角位移达‌1°30′‌（较直齿联轴器提升50%），避免棱边接触应力集中。


2. 传动效率‌：高达99.7%，扭矩传递能力比直齿联轴器高15%~20%。

‌中间轴模块‌

1. 远距离传动‌：通过中间轴连接两半联轴器，适配轴间距50~5000mm的工况。


2. 材质选择‌：碳钢（标准型）或碳纤维。

‌密封与润滑‌

1. 一体化密封端盖‌：防止润滑泄漏，适用于粉尘、高温等恶劣环境。


2. 强制稀油润滑‌：减少齿面磨损，延长维护周期至4000小时。
