GCLD鼓形齿联轴器

GCLD鼓形齿联轴器，当齿式联轴器在工作时，两轴产生相对角位移，内外齿的齿面周期性作轴向相对滑动，必然形成齿面磨损和功率消耗，因此，齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。鼓形齿式联轴器角向补偿大于直齿式联轴器，固被多数国内外客户使用。

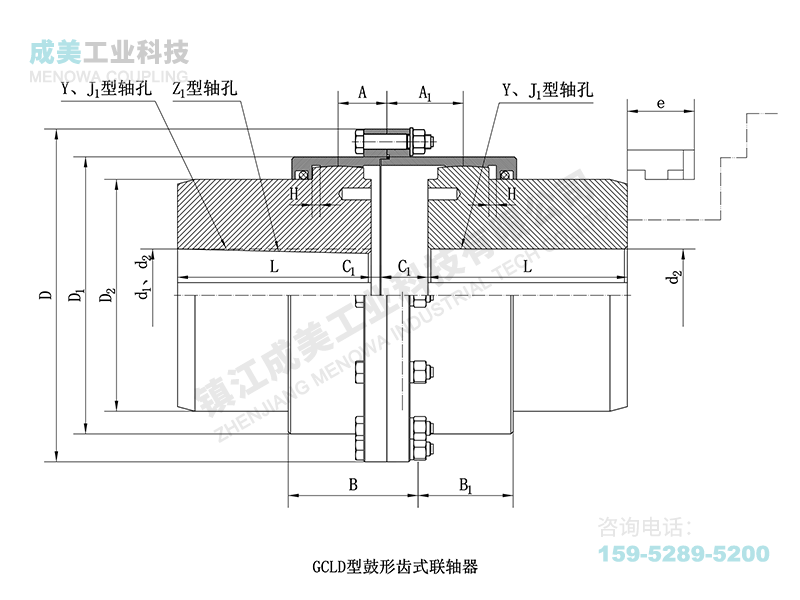

GCLD型鼓形齿式联轴器是一种‌专为电机轴伸配套设计‌的刚挠性联轴器，通过鼓形外齿与内齿圈的球面啮合传递扭矩，兼具高承载能力和偏差补偿特性。

核心特点

1. ‌紧凑型结构‌：采用GIICL基本型齿型参数，齿间距小、转动惯量低，适配电机高速传动需求。

2. ‌双向传动‌：允许正/反转，公称转矩覆盖‌1120~50,000N·m‌，许用转速达‌4000r/min‌。

3. ‌模块化设计‌：提供GCLD1至GCLD10共10种规格，轴径适配范围‌22~200mm‌。

性能优势‌

1. ‌鼓形齿设计‌
   ‌球面啮合‌：外齿齿顶呈球面结构，角向补偿能力达‌1°30′‌（较直齿联轴器提升50%），避免棱边接触应力集中。
   ‌高传动效率‌：99.7%的传动效率，扭矩传递能力比直齿联轴器高15%~20%。

2. ‌润滑与密封‌
   ‌一体化密封端盖‌：减少零件数量，增强密封可靠性（建议选用整体式结构）。
   ‌润滑方式‌：支持脂润滑或强制稀油润滑，延长维护周期至4000小时。

3. ‌适应性‌
   ‌温度范围‌：-20℃至+80℃，部分高温型号可扩展至300℃（需定制）。
   ‌轴孔类型‌：支持Y型（圆柱孔）、J1型（圆锥孔）、Z1型（短圆柱孔）等多种连接形式。

选型要点‌

1. ‌扭矩计算‌：需叠加电机启动峰值扭矩


2. ‌对中要求‌：
   径向偏差≤0.3mm
   角向偏差≤0.5°

维护建议‌

1. ‌润滑管理‌：定期检查油质，杂质粒度需＜25μm。

2. ‌磨损监测‌：齿面磨损量超过3mm需更换外齿套。

在机械传动系统中，联轴器作为连接主动轴与从动轴的核心部件，承担着扭矩传递、偏差补偿的重要作用，而GCLD鼓形齿联轴器凭借独特的结构设计，在各类工业场景中占据重要地位。它属于刚挠性联轴器范畴，通过科学的部件组合与齿形优化，实现了承载能力与运行稳定性的均衡提升，适配多种复杂工况下的传动需求。

GCLD鼓形齿式联轴器的结构由内齿圈、外齿轴套、端盖及密封装置等核心部件构成，各部件协同工作形成完整的传动体系。外齿轴套的齿顶采用鼓形设计，齿面呈现圆弧状轮廓，这一设计与普通直齿联轴器形成显著区别，既能扩大齿面接触范围，又能避免两轴相对位移时产生的齿面应力集中，让载荷均匀分布在齿面上，有效降低局部磨损风险。内齿圈与外齿轴套精准啮合，齿数匹配度高，确保扭矩从主动轴向从动轴稳定传递，通常内齿圈安装在相对固定的位置，通过与外齿轴套的啮合配合完成动力传导。端盖通过连接件固定在联轴器两端，不仅能防止内部部件运转时位移脱落，还能阻挡外界灰尘、杂质侵入，为内部结构提供清洁的运行环境。密封装置则采用耐油橡胶等耐磨材料制成，可有效防止润滑剂泄漏，同时隔绝污染物，保障联轴器在良好润滑条件下长期运行。

出色的性能表现是GCLD型鼓形齿式联轴器广泛应用的核心原因。其高扭矩传递能力源于合理的齿形设计，在相同内齿套外径和联轴器外径条件下，承载能力相较于直齿联轴器有明显提升，能适配重载传动场景。在冶金行业的轧钢机、矿山机械的破碎机等设备中，电机与减速机之间的连接常采用这类联轴器，可满足高强度工作下的扭矩传递需求。位移补偿能力是其另一大优势，能有效补偿两轴之间的角位移、径向位移和轴向位移，当设备运行中因安装误差、热膨胀、振动等因素产生轴系不对中时，鼓形齿与内齿圈的接触点会相应调整，降低附加载荷对设备的影响。相较于直齿联轴器，其许用角位移更大，在径向位移为零时，许用角位移可提升50%，更能适应恶劣工况下的轴系变化。

运行平稳性与低噪声特性让GCLD联轴器适配更多对运行环境有要求的场景。鼓形齿的啮合过程更为均匀，减少了传动过程中的冲击与振动，产生的噪声显著低于其他类型联轴器，在精密仪器设备的传动系统中应用时，可避免噪声对测量精度的干扰。同时，其结构设计兼顾安装与维护的便捷性，对两轴对中要求不像刚性联轴器那样苛刻，降低了安装难度与成本。外齿套齿端采用喇叭形状设计，使得内、外齿装拆更为方便，密封装置也易于更换，检修时只需拆卸端盖等少量部件即可操作，大幅提升维护效率。

在应用场景方面，GCLD齿式联轴器的适配范围涵盖多个行业，既适用于冶金、矿山等低速重载工况，也能满足化工、轻工、通风等行业的中等功率设备需求。在造纸机、风机、水泵等设备中，其稳定的传动效率与位移补偿能力可保障设备连续运行；在电力行业的辅助设备中，也能凭借高可靠性减少停机故障，维护生产连续性。不过，其运行效果与润滑、维护密切相关，工作时内外齿面会产生周期性轴向相对滑动，若润滑不足或密封失效，易导致齿面磨损加剧、功率消耗增加，因此定期检查润滑状况、及时更换密封件，是延长其使用寿命的关键。

随着工业技术的发展，GCLD鼓形齿联轴器在材料与工艺上不断优化，通过选用高强度合金钢并进行调质处理，进一步提升部件的力学性能与耐磨性，优化齿形加工精度以增强啮合稳定性。在追求高效、节能的工业趋势下，这类联轴器凭借均衡的性能优势，持续为各类机械传动系统提供可靠保障，成为工业生产中不可或缺的关键部件。
