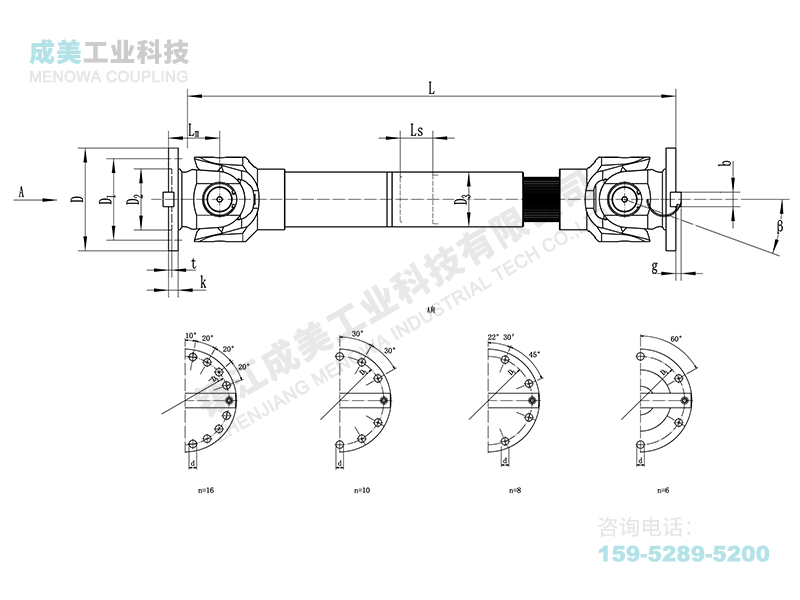

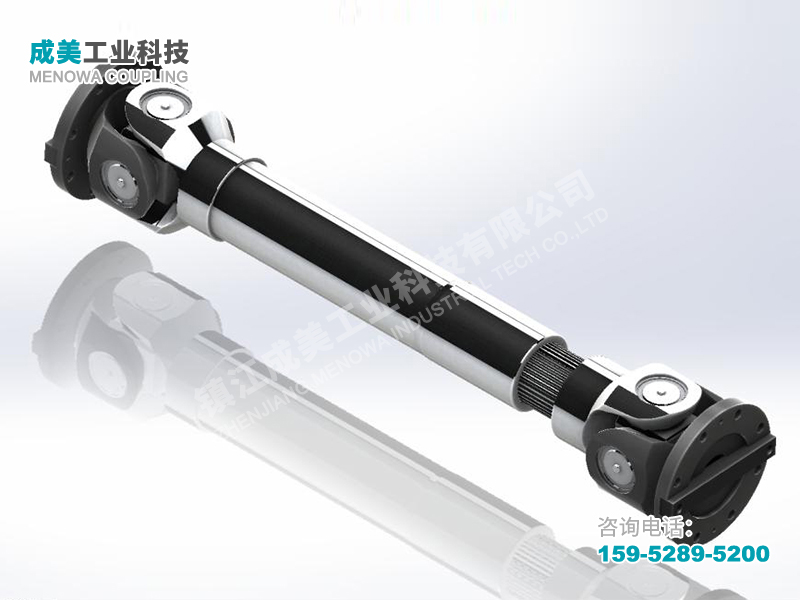

SWC-BH型(标准伸缩焊接式)十字万向联轴器

在现代工业传动系统中，联轴器作为连接原动机与执行机构的核心部件，承担着传递扭矩、补偿轴间偏差的关键作用，是保障设备平稳高效运行的重要枢纽。SWC-BH型标准伸缩焊接式十字万向联轴器作为十字轴式万向联轴器的重要品类，凭借规范的结构设计、稳定的传动性能和广泛的适配能力，在各类重型机械传动场景中发挥着不可替代的作用，其焊接式连接方式与伸缩功能的结合，使其能够适应复杂工况下的多元传动需求，成为重工业领域不可或缺的传动部件。

SWC-BH型标准伸缩焊接式十字万向联轴器的结构设计经过精准优化，各部件协同配合，既保证了传动的稳定性，又具备良好的灵活性和耐用性。其核心结构主要由万向节叉头、十字轴总成、花键轴与花键套、焊接接头以及密封装置等关键部件构成，各部件的材质与工艺选择均围绕重载传动和长期稳定运行的需求展开。其中，万向节叉头采用整体式锻造工艺制成，选用高强度合金钢作为原材料，经过调质处理后，大幅提升了结构刚性和抗扭强度，一体化的设计摒弃了传统螺栓连接的方式，有效消除了螺栓松动或断裂带来的故障隐患，让传动过程更加可靠。十字轴作为动力传递的核心枢纽，呈“十”字形结构，四个端部均设有轴颈，两两成180度分布在相互垂直的两个平面内，材质多选用优质合金钢经渗碳淬火处理，表面硬度可达到较高标准，同时保证核心部位具备良好的韧性，确保在承受大扭矩和冲击载荷时不易变形或断裂。

滚针轴承组件是保障联轴器平稳运行的重要支撑，安装在十字轴轴颈与万向节叉叉口之间，数十枚精密滚针与特殊轮廓的轴承套配合，能够大幅降低相对转动时的摩擦阻力，同时有效承受径向载荷，减少传动过程中的能量损耗。密封装置采用多层迷宫密封结构，配合耐高温润滑脂使用，能够有效防止润滑脂泄漏，同时阻挡外界灰尘、水分等污染物侵入内部部件，避免轴承磨损和十字轴锈蚀，延长整个联轴器的使用寿命。花键轴与花键套的配合设计，是该型号联轴器伸缩功能的核心所在，通过两者的滑动配合，能够补偿两轴之间的轴向位移，进一步增强了对复杂安装工况的适配性，尤其适用于轴间距存在波动或设备运行过程中产生轴向伸缩的场景。焊接接头则采用精准的焊接工艺加工，确保与万向节叉头、传动轴的连接牢固，焊缝平整均匀，能够承受较大的扭矩和冲击，避免在高负荷传动过程中出现焊接处开裂的情况。

SWC-BH型标准伸缩焊接式十字轴万向联轴器的工作原理基于十字轴的万向传动效应，通过核心部件的协同作用，实现非共线两轴间的动力传递与角度补偿。其具体传动过程清晰有序：当主动轴带动主动万向节叉头旋转时，主动叉头通过内部的滚针轴承将转矩传递至十字轴的一对轴颈，驱动十字轴绕该对轴颈的轴线做旋转运动；十字轴在旋转的同时，通过另一对垂直方向的轴颈，将转矩传递给从动叉头内部的滚针轴承，从动叉头在滚针轴承的驱动下同步旋转，进而带动从动轴转动，完成整个动力传递流程。在这一过程中，十字轴的特殊结构使得主动叉头与从动叉头能够围绕十字轴中心在任意方向摆动，从而允许主动轴与从动轴之间存在一定的夹角，实现角度补偿，单节联轴器的角度补偿范围可达15°-25°，若采用双十字轴串联的安装方式，角度补偿能力可进一步提升，并能通过特定的安装布局抵消单节传动带来的速度波动，确保输入与输出轴的转速保持一致，减少传动系统的扭转振动。

该型号联轴器具备多项突出的性能优势，使其能够适配各类复杂的工业工况。首先，其角向补偿能力较强，能够适应一定范围的轴线折角，在两轴存在偏移的情况下，依然能够实现等角速连续回转，保证转矩传递的稳定性，有效减少传动过程中的振动和噪音，保护整个传动系统的零部件。其次，传动效率较高，通过精密的结构设计和部件配合，减少了传动过程中的能量损耗，传动效率可达98%-99.8%，在大功率传动系统中表现尤为突出，能够有效降低能源消耗，实现节能运行。再者，承载能力出色，由于采用高强度材质和整体式结构设计，能够承受较大的转矩和冲击载荷，适配重型机械设备的高强度传动需求，同时其结构紧凑，占用安装空间小，可灵活适配不同设备的安装布局。此外，该联轴器的使用寿命较长，部件耐磨性和抗腐蚀性优异，密封性能可靠，日常维护简便，仅需定期检查润滑情况和密封状态，加注合适的润滑脂，即可保障其长期稳定运行，减少设备停机维护时间，降低使用成本。

基于其优良的结构设计和突出的性能优势，SWC-BH型标准伸缩焊接式十字轴式万向联轴器被广泛应用于多个工业领域，尤其适配重型机械设备的传动需求。在冶金行业中，其常被用于轧钢机械、冶金设备的轴系连接，适配轧机等设备的高强度、大转矩传动需求，能够补偿设备运行过程中的轴线偏移，保障轧钢过程的稳定性和连续性，助力提升轧材质量。在矿山行业，该联轴器可用于破碎机、球磨机、输送机等矿山机械的传动系统，能够承受矿山作业中的冲击载荷和振动，适应粉尘较多的恶劣工作环境，确保矿山设备的正常运行，减少故障停机带来的损失。在起重运输行业，其被广泛应用于起重机、输送机等设备，能够实现动力的高效传递，适配起重设备的复杂运动轨迹，补偿设备运行中的轴向和角向位移，提升起重运输作业的安全性和效率。

除此之外，在船舶工业、石油机械、橡胶机械、造纸机械等行业，SWC-BH型标准伸缩焊接式十字万向节联轴器也发挥着重要作用，可用于船舶推进系统、钻井平台、造纸机等设备的轴系传动，适配不同行业的工况特点，保障设备的稳定高效运行。无论是重型机械设备的高强度传动，还是普通工业设备的常规传动，该标准伸缩焊接式十字万向联轴器都能凭借其稳定的性能和灵活的适配性，满足各类传动需求，成为连接动力源与执行机构的重要桥梁，推动各行业设备的高效稳定运行。

正确的选型、安装与维护，是充分发挥SWC-BH型标准伸缩焊接式十字万向轴联轴器性能、延长其使用寿命的关键。选型时，需根据设备的额定扭矩、转速、工作温度、安装空间以及轴间偏移量等参数进行综合考量，确保联轴器与设备工况相匹配，避免出现过载或适配不当的情况。安装前，应对联轴器各核心部件进行排查，确认无裂纹、变形、锈蚀或磨损超标的情况，同时清理各部件表面的油污、灰尘和杂质，保证安装面平整干净。安装过程中，需严格控制两轴的同轴度误差，采用对角线分步紧固的方式拧紧连接螺栓，确保装配精准，安装完成后，手动转动联轴器，确认无卡滞、异响等异常。

日常维护过程中，需建立定期维护机制，根据工况选择合适的润滑脂，常规工况可选用锂基润滑脂，高温、重载或腐蚀性环境需选用专用润滑脂，定期加注润滑脂，确保摩擦部位得到充分润滑。同时，定期监测设备振动、异响及温度变化，每3-6个月检查一次十字轴、轴承、花键副等关键部件的磨损情况，当磨损量超过允许值时及时更换，同时检查密封组件的完整性，防止杂质侵入影响传动性能。此外，在潮湿或腐蚀性环境中，需定期涂抹防锈油，加强防护，避免部件锈蚀。

随着工业自动化水平的不断提升，各类重型设备对传动系统的精度、可靠性和使用寿命提出了更高要求，SWC-BH型标准伸缩焊接式十字万向轴联轴器凭借其承载能力强、角度补偿范围广、传动效率高、运行稳定等诸多优势，在现代工业传动领域的地位愈发重要。其结构设计的不断优化和材料技术的持续进步，也将进一步扩展其应用边界，为更多高端重型装备的发展提供有力支撑，在工业生产的各个领域中，持续发挥着连接动力、保障传动的重要作用，成为推动工业高质量发展的重要基础部件。
