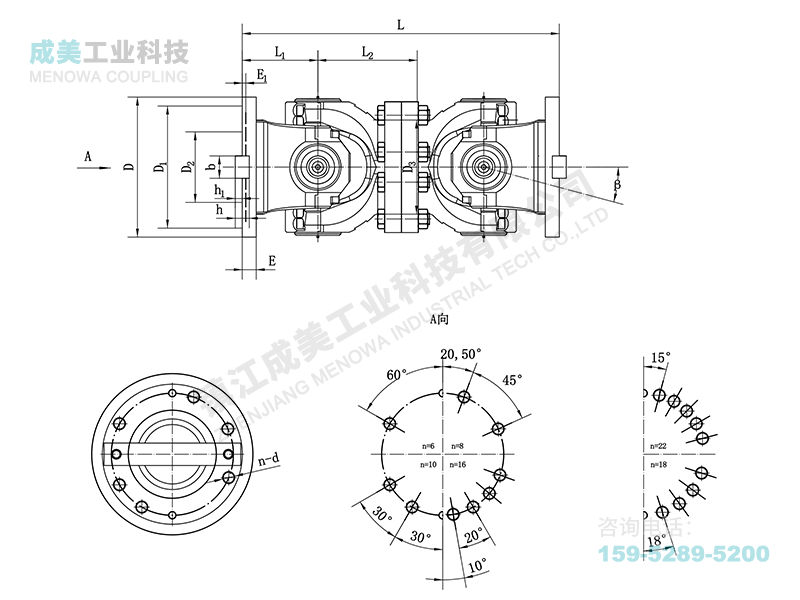

SWP-C型(无伸缩短式)十字万向联轴器

在工业传动系统中，联轴器作为连接主动轴与从动轴的核心部件，承担着传递转矩、补偿轴线偏差的重要作用，其性能直接影响整个设备的运行稳定性与效率。SWP-C型无伸缩短式十字万向联轴器作为十字轴式万向联轴器的重要品类，凭借独特的无伸缩设计、紧凑的结构布局和可靠的传动性能，广泛应用于各类中重型机械传动场景，成为工业生产中不可或缺的关键零部件。这种联轴器的设计初衷，是针对高速运转、离心力较大且轴线难以完全对中的传动需求，通过优化结构设计，实现动力的平稳传递与角度补偿，同时兼顾安装便捷性与长期运行的耐久性。

SWP-C型无伸缩短式十字万向联轴器的核心结构由十字轴、万向节叉、滚针轴承及密封组件四大关键部分构成，各部件协同工作，共同保障传动过程的稳定性与可靠性。十字轴作为传递转矩的核心构件，呈十字形结构，四个轴颈两两垂直分布，材质多选用高强度合金钢，经调质处理后具备优异的强度、耐磨性和抗疲劳性，能够在承受交变扭矩时减少损伤，延长使用寿命。万向节叉分为主动叉与从动叉，分别与主动轴和从动轴连接，叉头通过滚针轴承与十字轴的轴颈形成铰接连接，这种结构设计使两轴能够在一定夹角范围内自由转动，从而实现非共线轴的动力传递。与有伸缩结构的联轴器不同，SWP-C型采用无伸缩设计，取消了花键套等伸缩部件，进一步简化了结构，同时提升了高速运转时的稳定性，避免了伸缩部件带来的磨损与振动隐患。

滚针轴承是SWP-C型十字轴万向联轴器中保障灵活转动的关键组件，其能够承受较大的径向载荷，有效减少十字轴与万向节叉之间的摩擦阻力，确保传动过程的顺畅性。轴承座用于固定滚针轴承，同时为十字轴提供稳定支撑，部分型号采用分体式轴承座设计，便于轴承等易损部件的更换，降低维护成本与难度。密封组件多采用橡胶或聚氨酯材质的密封圈，能够有效防止润滑脂泄漏，同时阻挡灰尘、水分等杂质侵入轴承内部，避免轴承磨损、锈蚀，保障联轴器的长期稳定运行。整个结构布局紧凑合理，体积小巧，在回转直径受限制的机械设备中，具备显著的配套优势，能够在有限的安装空间内实现高效传动。

SWP-C型无伸缩短式十字轴式万向联轴器的工作原理基于空间铰链传动机制，当主动轴带动相连的万向节叉旋转时，通过滚针轴承驱动十字轴绕垂直于主动轴旋转平面的轴线摆动，十字轴的摆动再通过另一组轴颈与轴承带动从动轴万向节叉旋转，从而实现动力从主动轴到从动轴的平稳传递。需要注意的是，单节十字轴万向联轴器存在瞬时不等速特性，即主动轴匀速旋转时，从动轴转速会出现周期性波动，且波动幅度随两轴夹角增大而加剧。因此，在实际工业应用中，通常采用双十字轴万向联轴器串联的设计，通过确保中间轴上的两个轴叉处于同一平面，且主、从动轴与中间轴夹角相等，可有效抵消转速波动，实现等角速传动，保障设备的平稳运行。

相较于其他类型的联轴器，SWP-C型无伸缩短式十字万向节联轴器具备多项突出特点。其一，角度补偿能力较强，不同规格的产品可实现5°至45°的轴线折角补偿，能够有效应对设备安装误差、基础沉降或运行中的动态位移，适配多种复杂工况下的传动需求。其二，承载能力出色，与同回转直径的其他联轴器相比，其能够传递更大的转矩，适用于中、小功率传动系统，尤其在需要传递较大扭矩的场景中表现突出，部分大型规格产品的公称转矩可达数百千牛·米，能够满足重型机械的传动需求。其三，传动效率高，在正常润滑条件下，传动效率可达98%至99.8%，在大功率传动场景中能够有效节约能源，降低运行成本。此外，该型联轴器运转平稳、噪声低，装拆维护便捷，通过合理的润滑与密封设计，可适应多尘、高温等恶劣工作环境，具备良好的环境适应性。

基于这些优异的性能特点，SWP-C型无伸缩短式十字万向轴联轴器的应用范围十分广泛，覆盖冶金、起重、工程运输、矿山、石油、船舶、煤炭、橡胶、造纸等多个工业领域。在冶金行业，其用于轧钢机、连铸机等设备的轴系传动，能够承受重载与高温工况，保障钢铁生产的连续进行；在矿山领域，破碎机、输送机等设备通过该联轴器实现动力传递，应对复杂的井下或露天作业环境；在工程机械领域，起重机、装载机等设备的动力传动系统中，其角度补偿能力保障了设备在复杂地形作业时的动力连续性；在船舶、石油等行业，该联轴器用于推进系统、泵类设备的传动，凭借可靠的性能确保设备的稳定运行。此外，它还广泛应用于农业机械、印刷机械、纺织设备等领域，成为各类机械传动系统中的核心衔接部件。

合理的安装与维护是保障SWP-C型无伸缩短式十字万向轴联轴器长期稳定运行的关键，也是延长其使用寿命的重要手段。在安装前，需对联轴器的各部件进行全面检查，确认十字轴、万向节叉、滚针轴承等部件表面无裂纹、锈蚀或毛刺，密封件完好无损，避免因部件缺陷影响安装质量与运行安全。安装过程中，需确保相位对准，两端叉头轴承孔轴线相位差不超过1°，法兰连接面需清洁干燥，螺栓采用交错紧固法按规定力矩紧固，防止运行过程中出现螺栓松动。由于该型联轴器为无伸缩设计，安装时需精准调整轴向间隙，通常控制在0.5至1.0mm之间，根据设备转速适当修正，确保传动过程中无额外应力。

润滑管理在联轴器的维护中占据重要地位，不同工况需选用合适的润滑脂，常规工况可采用2号工业锂基脂，高温环境则需选用合成锂基脂，以确保润滑效果。运行初期，需加强润滑频率，每周润滑一次，设备稳定运行后，轴承每季度、密封组件每半年注脂一次，注脂时需确保旧脂完全排出，直至新鲜油脂溢出，避免新旧油脂混合影响润滑性能。日常运维中，需定期监测联轴器的振动、异响与温度变化，每半年进行一次全面拆解检查，观测十字轴轴颈与滚针轴承的磨损量，当磨损量超过允许值时及时更换，同时检查密封组件的完整性，防止杂质侵入。此外，还需建立完整的维护档案，记录润滑、检修数据，为预测性维护提供依据，有效降低设备非计划停机风险。

随着工业技术的不断发展，SWP-C型无伸缩短式十字万向轴联轴器在材料选择与制造工艺上也在持续升级。高强度合金钢的广泛应用进一步提升了部件的耐磨性与抗疲劳性，精密热处理工艺使十字轴表面硬度显著提高，配合高精度轴承组件，进一步拓展了其在高速、重载领域的应用边界。同时，制造工艺的优化使联轴器的加工精度不断提升，动平衡性能更加优异，能够适应更高转速的传动需求，减少高速运转时的振动与噪声。在绿色低碳发展的趋势下，该型联轴器通过优化结构设计，降低自身重量与能耗，进一步提升了能源利用效率，契合现代工业的发展需求。

作为工业传动系统中的“柔性桥梁”，SWP-C型无伸缩短式十字万向联轴器以其紧凑的结构、可靠的性能、广泛的适应性，为各类工业设备的高效运行提供了有力保障。它不仅解决了非共线轴系的动力传递难题，还通过自身的性能优势，降低了设备的运行成本与维护难度，在工业现代化进程中发挥着重要作用。未来，随着工业设备向大型化、高速化、智能化方向发展，SWP-C型无伸缩短式十字轴万向联轴器将进一步优化性能，拓展应用场景，为更多领域的工业生产提供更可靠、高效的传动解决方案，助力工业产业的高质量发展。
