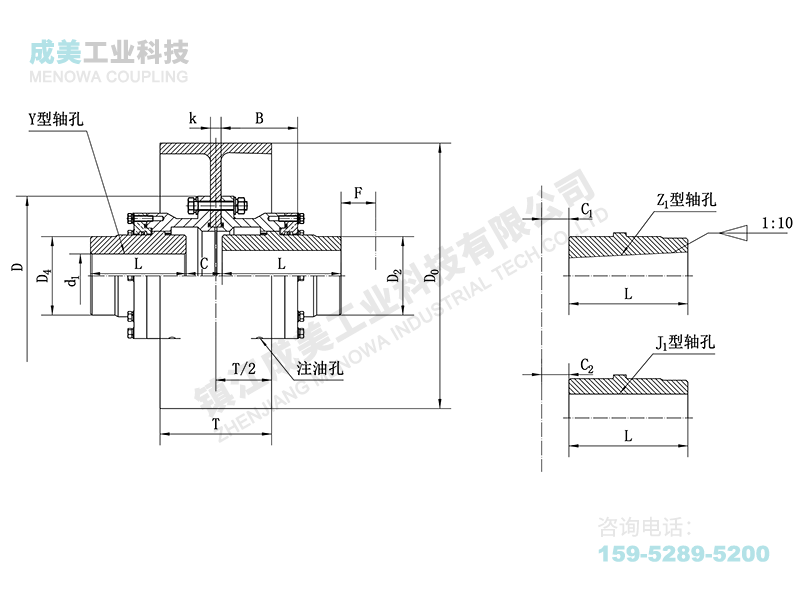

WGZ型(带制动轮)鼓形齿式联轴器

WGZ型鼓形齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形，所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。

WGZ型鼓形齿式联轴器是一种‌带制动轮的刚挠性联轴器‌，通过鼓形外齿与内齿圈的啮合传递扭矩，并集成制动轮实现快速制动功能。适用于冶金、矿山、起重运输等低速重载场景，具有‌高扭矩传递‌、‌多向偏差补偿‌和‌快速制动‌三大核心功能，公称扭矩覆盖‌1,120~28,000N·m‌，轴径适配‌25~200mm‌。

鼓形齿设计‌

1. 球面外齿‌：齿顶呈球面结构，齿侧间隙增大，允许角位移达‌1°30′‌（较直齿联轴器提升50%），避免棱边接触应力集中。


2. 传动效率‌：高达99.7%，扭矩传递能力比直齿联轴器高15%~20%。

‌制动轮模块‌

1. 分体式（WGZ-I型）‌：制动轮可拆卸，便于维护更换。


2. 整体式（WGZ-II型）‌：结构紧凑，转动惯量小，适用于高精度传动。

‌密封与润滑‌

1. 一体化密封端盖‌：防止润滑泄漏，适用于粉尘、高温等恶劣环境。


2. 强制稀油润滑‌：减少齿面磨损，延长维护周期至4000小时。
