GICL鼓形齿联轴器

GICL鼓形齿联轴器属于刚挠性联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。所谓鼓形齿即为将外齿制成球面，球面中心在齿轮轴线上，齿侧间隙较一般齿轮大，鼓形齿联轴器可允许较大的角位移（相对于直齿联轴器），可改善齿的接触条件，提高传递转矩的能力，延长使用寿命。有角位移时沿齿宽的接触状态。

GICL联轴器具有径向、轴向和角向等 轴线偏差补偿能力，具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点，适用于低速重载工况，如冶金、矿山、起重运输等行 业、也适用于石油、化工、通用机械等各类机械的轴系传动。

GICL型鼓形齿式联轴器是一种‌刚挠性联轴器‌，通过鼓形外齿与内齿圈的啮合传递扭矩，兼具高承载能力和偏差补偿特性。适用于冶金、矿山、起重运输等低速重载场景，工作温度范围‌-20℃至+80℃‌，扭矩覆盖‌0.8~4500kN·m‌，轴径适配‌16~1040mm‌。

结构特点‌

1. 鼓形齿设计‌
   球面外齿‌：齿顶呈球面结构，齿侧间隙增大，允许角位移达‌1°30′‌（较直齿联轴器提升50%），改善齿面接触条件，减少应力集中。
   高扭矩传递‌：相同尺寸下，承载能力比直齿联轴器高15%~20%，传动效率达99.7%。

2. 模块化规格‌
   型号范围‌：适配不同扭矩需求。

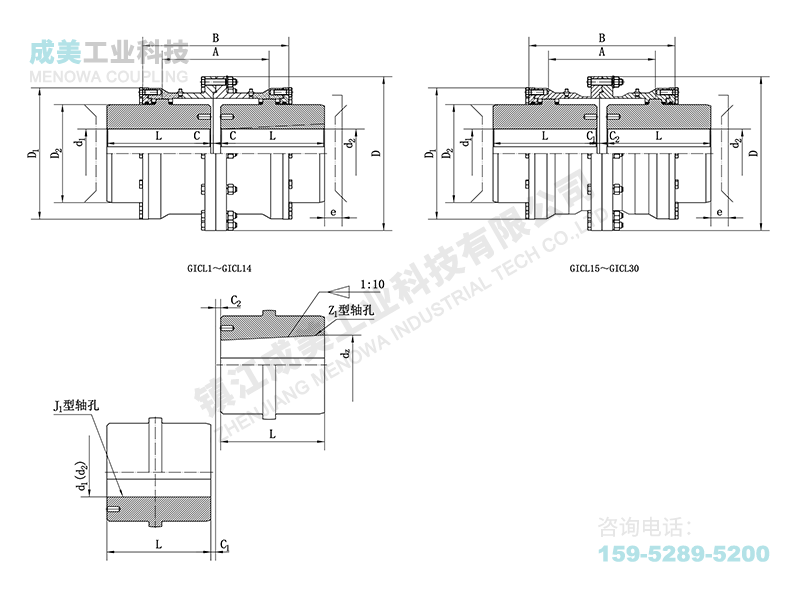

   轴孔形式‌：支持Y型（圆柱孔）、J1型（圆锥孔）、Z1型（短圆柱孔）等多种连接方式。

3. 润滑与密封‌
   强制稀油润滑‌：减少齿面磨损，延长维护周期至4000小时。
   一体化密封端盖‌：防止润滑泄漏，适用于粉尘、高温等恶劣环境。

安装规范‌

1. 对中要求‌：激光校准径向偏差≤0.3mm，角向偏差≤0.5°。

2. 螺栓预紧‌：按对角线顺序分3级拧紧

常见故障‌

1. 齿面磨损‌：润滑不足或油质污染。

2. 异常振动‌：中心偏差超限，需重新校准。

在工业传动系统中，联轴器作为连接两轴传递动力的核心部件，其性能直接影响设备运行的稳定性与效率。GICL鼓形齿联轴器作为一种常用的刚挠性联轴器，凭借独特的结构设计与可靠的传动性能，在重载、复杂工况场景中占据重要地位，为各类机械装备的动力传输提供坚实保障。

GICL鼓形齿式联轴器的核心结构由外齿套、内齿圈、端盖及连接螺栓构成，部分场景可根据需求搭配密封部件。外齿套的齿形采用圆弧鼓形设计，齿顶呈球面状，且球面中心精准落在齿轮轴线上，这种特殊构造区别于传统直齿联轴器，是其实现优异性能的关键。外齿套与内齿圈通常选用高强度合金钢加工而成，齿面经过渗碳淬火处理，能显著提升表面硬度与耐磨性，确保在重载条件下不易出现齿面损伤，延长使用寿命。端盖与密封结构的配合，可有效防止润滑脂泄漏，同时阻挡外部灰尘、杂质侵入啮合部位，为内部零件提供良好的工作环境。

其工作原理基于内外齿的啮合传动，通过外齿套与内齿圈的精准啮合实现扭矩传递，鼓形齿设计则赋予其出色的轴线偏移补偿能力。在实际运行中，设备因安装误差、负载变化、温度升高产生的热胀冷缩等因素，常会导致两轴出现轴向、径向及角向偏差，而GICL鼓形齿式联轴器可通过鼓形齿的弧形接触面，自适应调整啮合位置，允许一定范围的轴向窜动、径向偏移与角向偏转。相较于直齿联轴器，鼓形齿的接触面积更大，能减少局部应力集中，避免齿端棱边挤压现象，既提升了扭矩传递效率，又降低了运行噪声，传动效率可达到较高水平。

承载能力强是GICL联轴器的显著优势之一，在相同外径尺寸条件下，其承载能力相较于直齿联轴器有明显提升，能适应高扭矩、中高转速的传动需求，扭矩传递范围覆盖较广，可匹配多种功率规格的设备。同时，其结构具备良好的稳定性，齿面经过精密加工与热处理后，耐磨性能与抗疲劳性能优异，在-30℃至150℃的温度范围内能稳定工作，部分采用特殊材质的型号还可适应轻度腐蚀环境，适用于冶金、矿山、电力等多行业的复杂工况。

在工业应用场景中，GICL型鼓形齿联轴器的适配范围广泛。在冶金行业，它常被用于轧钢机、连铸机的主传动系统，承受设备运行过程中产生的巨大扭矩，同时补偿轴系偏差，保障钢材轧制过程的连续性；在矿山机械领域，破碎机、球磨机、带式输送机等设备通过其实现动力传递，应对重载、振动等恶劣工况，减少设备故障停机时间；在电力设备中，汽轮机、发电机的轴系连接也可采用该类型联轴器，凭借稳定的传动性能确保发电效率；此外，在起重机、通用机械等装备中，GICL鼓形齿联轴器也能发挥可靠的连接与传动作用。对于长轴距传动需求，可选用衍生型号GICLZ型，通过增加中间轴结构，进一步提升轴线偏移补偿能力，适配更远距离的轴系连接。

合理的安装与定期维护，是保障GICL型联轴器长期稳定运行的关键。安装前需彻底清洁轴端与联轴器内孔，去除油污、铁锈及毛刺，避免杂质影响啮合精度与装配质量。装配过程中需控制两轴对中偏差，确保在联轴器允许的补偿范围内，可借助百分表等工具进行精准测量调整，同时均匀拧紧连接螺栓，保证各部位连接牢固。初次安装时需填充适配的锂基润滑脂，运行过程中需定期检查润滑脂状态，根据运行时间与工况补充或更换，防止齿面因润滑不足产生过度磨损。

日常维护中，需定期检查齿面磨损情况、密封部位是否泄漏及螺栓是否松动，若发现齿面出现划痕、剥落，或密封失效、螺栓松动等问题，需及时处理，避免故障扩大影响设备整体运行。当设备出现异常振动或噪声时，应立即停机检查，排查对中偏差、齿面磨损或润滑不良等问题，及时采取调整、修复措施。

随着工业技术的发展，GICL联轴器在结构设计与材料应用上不断优化，朝着轻量化、高精度方向升级。新型高强度复合材料的应用，在减轻自身重量的同时，仍能保持足够的承载能力，降低设备运行能耗；齿形加工精度的提升，进一步优化了啮合性能，减少能量损耗。作为工业传动系统中的重要基础部件，GICL鼓形齿联轴器凭借可靠的性能、广泛的适配性与较长的使用寿命，持续为各行业的生产高效开展提供有力支撑，在机械传动领域发挥着不可替代的作用。
