GICLZ鼓形齿联轴器

GICLZ型鼓形齿式联轴器拥有鼓形齿面，他是存在将使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长。此产品的外齿套齿端呈喇叭形状，使内、外齿装拆方便。鼓形齿式联轴器在低速重载工况使用居多，如冶金、矿山、起重运输等行业、石油、化工、通用机械等各类机械的轴系传动。

GICLZ型鼓形齿联轴器是一种‌带制动轮的刚挠性联轴器‌，由内齿圈与带外齿的凸缘半联轴器组成，通过鼓形外齿与制动轮的集成设计，实现‌高扭矩传递‌与‌快速制动‌的双重功能。

核心特点

1. 制动与传动一体化‌：制动轮直径覆盖160~500mm，支持机械抱闸或电磁制动，制动响应时间≤0.2秒。

2. 大偏差补偿能力‌：鼓形齿设计允许‌角位移1°30′‌（较直齿联轴器提升50%），径向补偿±1.5mm，轴向浮动±2mm。

3. 重载适配性‌：公称扭矩范围‌1120~28,000N·m‌，适用于冶金、矿山、起重运输等低速重载场景。

制动轮模块‌

1. 分体式（GICLZ-I型）‌：制动轮可拆卸，便于维护更换。

2. 整体式（GICLZ-II型）‌：结构紧凑，转动惯量小，适用于高精度传动。

在机械传动系统中，联轴器作为连接主动轴与从动轴的核心部件，承担着传递扭矩、补偿轴线偏差的重要作用，而GICLZ鼓形齿联轴器凭借独特的结构设计，在长轴距、重载工况下展现出出色的适配能力。与普通联轴器相比，它通过优化齿形结构和增加专属组件，有效突破了短距离传动的局限，成为诸多工业场景中保障传动稳定性的关键装备。

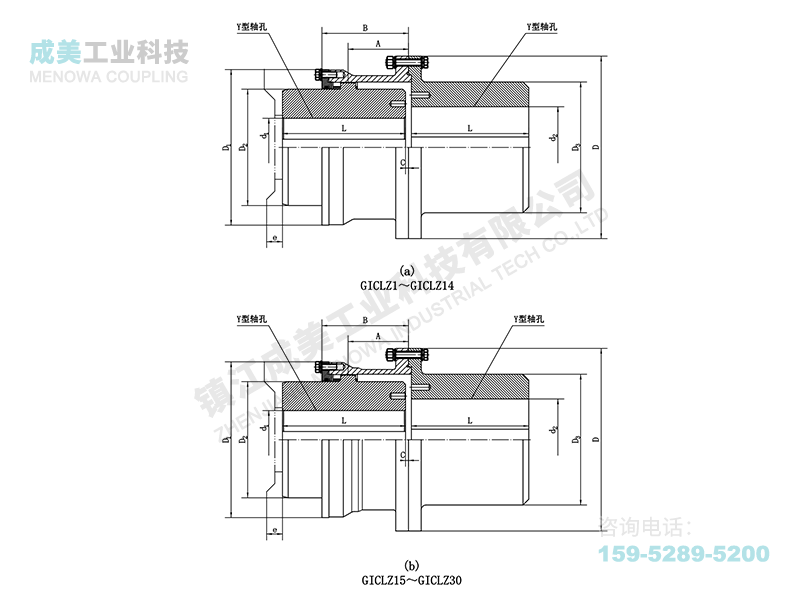

GICLZ鼓形齿式联轴器的核心结构由外齿套、内齿圈、端盖、螺栓及中间轴组成，其中中间轴是其区别于普通鼓形齿联轴器的显著特征，也是实现长轴距传动的核心保障。外齿套采用圆弧齿廓设计，即俗称的“鼓形齿”，这种齿形并非简单的弧形处理，而是将齿面加工成球面，球面中心与齿轮轴线重合，使得齿厚从中心向两侧逐渐递减。内齿圈与外齿套相啮合，齿形设计与外齿套匹配，确保传动过程中接触均匀。端盖与螺栓构成密封系统，能够有效阻挡外部灰尘、杂质侵入，同时留存润滑油脂，为齿面啮合提供持续保护。中间轴则通过两端连接结构，将两个鼓形齿传动单元串联，大幅延长传动距离的同时，进一步提升轴线偏差的补偿能力。

其工作原理基于齿面啮合传递扭矩与弧形结构补偿偏差的双重机制。运行时，外齿套与内齿圈通过齿面接触传递动力，鼓形齿的设计使接触面积较直齿联轴器提升30%至50%，应力分布更加均匀，避免局部受力集中导致的磨损加剧。在轴线存在偏差的情况下，鼓形齿的球面结构可实现多维度补偿，包括轴向、径向和角向位移。轴向方向可允许一定范围的窜动，径向能补偿轻微的平行偏差，角向则可适应一定角度的偏转，这种综合补偿能力有效降低了因制造安装误差、零件变形、基础下沉等因素带来的附加动载荷，减少设备振动与轴承磨损。中间轴的存在进一步优化了力的传递路径，在长轴距传动中可降低对安装精度的要求，让轴系运行更加平稳。

材质与工艺的选择直接决定了GICLZ鼓形齿式联轴器的性能与寿命。外齿套与内齿圈多采用高强度合金钢，经过渗碳淬火处理，齿面硬度可达到较高水平，显著提升耐磨性与承载能力。密封结构的设计尤为关键，良好的密封性能可防止润滑油脂泄漏，同时隔绝潮湿、腐蚀性介质，配合定期润滑维护，能有效延长使用寿命。部分场景下可选用不锈钢材质，增强耐腐蚀能力，适配化工、海洋等恶劣环境，其工作温度范围可覆盖-30℃至150℃，展现出较强的环境适应性。

与短距型鼓形齿联轴器相比，GICLZ型在长轴距工况下的优势更为明显，适用轴间距可覆盖500至3000毫米，径向补偿能力更优，能应对更复杂的轴线偏差情况。在冶金行业，它可用于轧机、冶炼设备的轴系连接，承受重载与频繁启停带来的扭矩冲击；在矿山领域，适配破碎机、输送机等设备，在粉尘多、振动大的环境中保持稳定传动；在船舶工业中，可应用于推进轴系，适应长距离传动与船体变形带来的轴线偏移；同时在石油化工、通用机械等领域，也常用于水泵、风机、汽轮机等设备的动力传递。经动平衡处理后的GICLZ鼓形齿联轴器，还可用于高速传动场景，传动效率可达99.7%，在保障动力传递效率的同时降低能量损耗。

合理的选型与维护是发挥GICLZ联轴器性能的关键。选型时需综合考虑传递扭矩、转速、轴间距、轴线偏差量及工作环境等因素，匹配对应规格的产品，确保承载能力与工况需求适配。维护过程中，需定期检查密封性能，及时补充或更换润滑油脂，避免齿面干摩擦；定期排查齿面磨损情况，发现异常及时处理，防止磨损加剧影响传动稳定性。正确的操作与维护可有效延长设备使用寿命，降低停机风险，为整体生产系统的连续运行提供保障。

随着工业技术的不断发展，对传动系统的稳定性、承载能力与适配性要求日益提高，GICLZ型联轴器凭借结构紧凑、补偿能力强、使用寿命长等特点，在重载、长距传动场景中的应用愈发广泛。其设计理念既兼顾了扭矩传递的高效性，又通过结构优化解决了长轴距传动中的轴线偏差问题，成为机械装备中不可或缺的重要部件，为各行业的高效生产提供了可靠的传动支撑。
