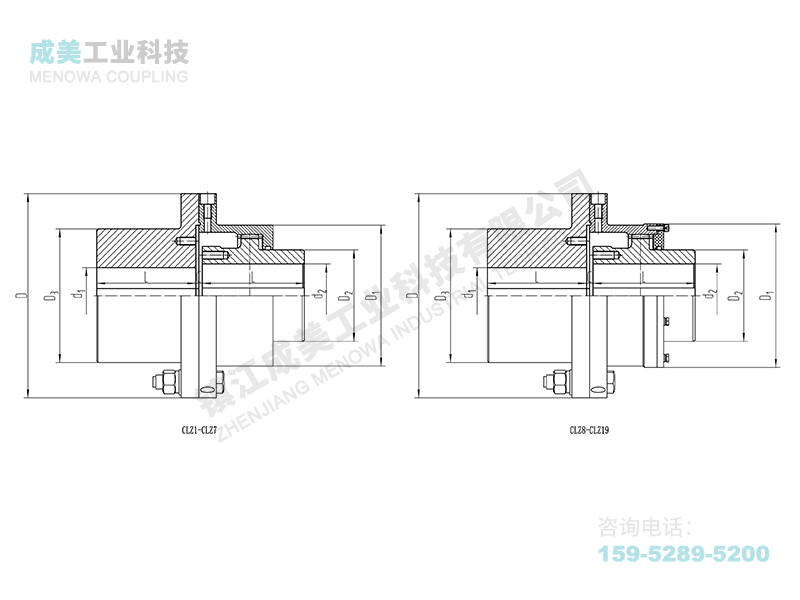

CLZ型鼓形齿式联轴器

CLZ鼓形齿联轴器是属于刚挠性联轴器，齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。径向尺寸小，承载能力大，常用于低速重载工况条件的轴系传动，高精度并经动平衡的齿式联轴器可用于高速传动，如燃汽轮机的轴系传动。由于鼓形齿式联轴器角向补偿大于直齿式联轴器，国内外均采用鼓形齿式联轴器。CLZ型齿式联轴器由于承载能力强，在相同的内齿套外径和联轴器大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高15～20％。

CLZ型鼓形齿式联轴器是一种‌刚挠性联轴器‌，由内齿圈与带外齿的凸缘半联轴器组成，通过鼓形齿设计实现径向、角向和轴向偏差补偿。其核心优势在于‌高扭矩传递能力‌和‌长寿命‌，广泛应用于冶金、矿山、起重运输等低速重载场景，部分高精度型号适配燃气轮机等高速传动需求。

结构特点‌

1. 鼓形齿设计‌
   球面外齿‌：齿顶呈球面结构，齿侧间隙增大，允许角位移达‌1°30′‌（较直齿联轴器提升50%），改善齿面接触条件，减少应力集中。
   承载能力‌：相同尺寸下，扭矩传递能力比直齿联轴器高15%~20%，公称扭矩覆盖‌103,780N·m至1,000,000N·m‌。

2. 模块化规格‌
   型号范围‌：CLZ1至CLZ19共19种规格，适配轴径‌16mm~530mm‌。
   密封设计‌：一体化密封端盖防止润滑泄漏，适用于粉尘、高温等恶劣环境。

3. 性能优势‌
   传动效率‌：高达99.7%，能耗损失极低。
   维护周期‌：强制稀油润滑下，齿面磨损量仅为脂润滑的10%，寿命延长3倍以上。

非标定制需提供轴径、转速及工况参数。

在工业传动系统中，联轴器作为连接主动轴与从动轴的核心部件，承担着传递转矩、补偿轴线偏差的重要使命，其性能直接影响整套设备的运行稳定性与使用寿命。CLZ型鼓形齿式联轴器作为刚挠性联轴器的代表性类型，凭借独特的结构设计与优良的工况适配能力，在多种重载场景中占据重要地位，成为冶金、矿山、化工等行业传动系统的常用部件。

CLZ鼓形齿式联轴器的核心结构由内齿圈和带外齿的凸缘半联轴器组成，外齿设计分为直齿与鼓形齿两种形式，其中鼓形齿结构是其性能优势的关键所在。鼓形齿采用球面弧形设计，球面中心与齿轮轴线精准重合，相较于传统直齿结构，这种设计大幅增大了齿侧间隙，能够允许两轴产生更大的角位移，同时优化了齿面接触条件，使转矩传递更加均匀，有效降低齿面局部应力集中现象，延长部件使用寿命。整体结构紧凑，径向尺寸小巧，在安装空间受限的场景中具备明显适配优势，既能满足重载传递需求，又能减少设备占用空间。

其工作原理基于内外齿的精准啮合实现动力传导，当主动轴运转时，转矩通过外齿与内齿圈的啮合作用传递至从动轴，完成动力传递。在实际运行过程中，工业设备常因安装误差、负载变化、温度升高导致的部件热变形等因素，出现两轴不同心的情况，而CLZ型鼓形齿联轴器的鼓形齿结构可灵活应对这一问题。当两轴产生径向、轴向或角向偏移时，鼓形齿能沿内齿圈齿面滑动或摆动，柔性补偿偏差，避免硬接触带来的齿端棱边挤压，减少磨损与运行噪声，保障传动系统平稳运转。不过这种相对滑动也会产生一定的齿面磨损与能量消耗，因此良好的润滑与密封条件是保障其长期稳定工作的重要前提。

在性能表现上，CLZ型鼓形齿式联轴器具备较强的承载能力与冲击耐受能力，适配低速重载的典型工况，同时经高精度加工与动平衡处理后，也可应用于部分高速传动场景，如燃气轮机轴系传动等。其齿面通常采用优质中碳钢或中碳合金钢材质，经过调质处理与齿部强化工艺，使齿面硬度达到合理范围，提升耐磨性与抗疲劳强度，能够在频繁启停、转矩波动较大的严苛工况下持续工作。与直齿联轴器相比，CLZ型鼓形齿式联轴器的角向补偿能力更优，接触应力分布均匀，在相同外形尺寸下，转矩传递能力有明显提升，传动效率保持在较高水平，能有效减少能量损耗。

行业应用方面，CLZ鼓形齿联轴器凭借多元适配性，广泛涉足多个工业领域。在冶金行业，常用于轧钢机、连铸机等重型设备的主传动系统，应对高温、重载、频繁冲击的工况环境，补偿设备运行中产生的轴线偏差，保障钢材轧制的连续性与稳定性；在矿山行业，适配破碎机、输送机等设备，承受大额转矩的同时，适应野外作业中可能出现的安装偏差与工况波动；在化工行业，可用于水泵、搅拌机等通用机械的轴系连接，部分采用特殊材质的型号还能应对腐蚀性环境，满足化工生产的特殊需求。此外，在起重运输、电力等行业的重型设备中，也能看到其身影，为各类设备的稳定运行提供传动保障。

正确的安装与维护的对延长CLZ型联轴器的使用寿命至关重要。安装时，轴孔通常采用过盈配合，需进行热装处理，加热过程中需保证温度均匀，避免局部冷热不均导致部件变形，轴伸部位应提前涂抹润滑脂，减少套装时的摩擦阻力。安装后需检查两轴端轴线偏角，控制在允许误差范围内，防止运行中产生额外应力。润滑方面，需根据工况选择适配的润滑介质，定期补充或更换，确保齿面形成稳定油膜，减少磨损；密封装置需定期检查，及时更换老化部件，防止润滑油泄漏与外界杂质侵入，避免齿面磨损加剧。

随着工业生产对传动精度、可靠性要求的不断提升，CLZ联轴器在结构设计与工艺水平上也在持续优化，通过改进齿形参数、优化材质选择、提升加工精度等方式，进一步增强其承载能力、补偿性能与使用寿命。在未来的工业传动系统中，这类联轴器仍将凭借其独特的性能优势，在重载、复杂工况场景中发挥不可替代的作用，为工业生产的高效、稳定运行提供有力支撑。
