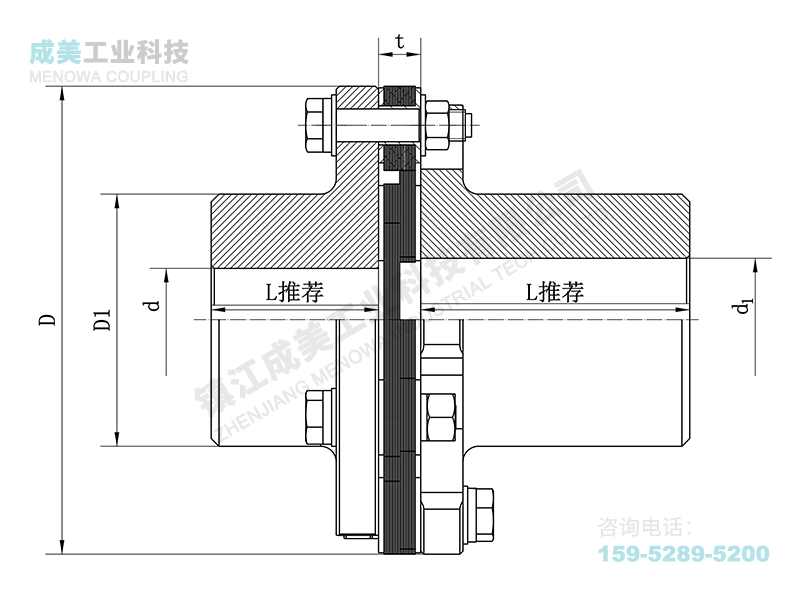

JMII型(无沉孔基本型)单膜片联轴器

JMII膜片联轴器是无沉孔基本型膜片联轴器，由多组膜片(不锈钢薄扳)用螺栓交错地与两半联轴器联接，每组膜片由数片叠集而成，膜片分为连杆式和不同形状的整片式。金属弹性元件挠性联轴器，不用润滑，结构较紧凑，强度高，使用寿命长，无旋转间隙。

JMII膜片联轴器是一种‌高精度、无背隙‌的挠性联轴器，采用‌单片不锈钢膜片‌作为弹性元件，专为伺服电机、步进电机、编码器等精密传动系统设计。其无沉孔结构（法兰端面平整）简化了安装流程，适用于对空间和轴向尺寸要求严格的场景，如机器人关节、数控机床主轴等。

特点与优势‌

1. ‌高精度传动‌
   ‌零背隙设计‌：单膜片结构消除扭转间隙，重复定位精度≤0.02mm，适用于高动态响应系统。
   ‌抗扭刚度高‌：304/316不锈钢膜片可承受径向/角向偏差，同时保持扭矩刚性。

2. ‌轻量化与紧凑结构‌
   ‌无沉孔法兰‌：法兰端面无螺栓沉孔，总长度比传统JM型缩短15%，适配狭窄空间。

3. ‌免维护与长寿命‌
   无需润滑，耐腐蚀性强，适用于食品、医药等洁净环境。

支持非标定制，如轴孔形式（键槽、夹紧式、胀套）、膜片厚度（0.2~1.5mm）等。如需定制方案，请提供轴径、转速、扭矩及环境参数（如温度、湿度）。

在机械传动系统中，联轴器作为连接原动机与工作机的核心部件，其性能直接影响整个设备运行的稳定性、效率与寿命。JMII型无沉孔基本型单膜片联轴器作为金属弹性元件挠性联轴器的代表性品类，凭借紧凑结构与可靠性能，在多个工业领域获得广泛应用，成为替代传统传动部件的优质选择。

JMII联轴器采用单节式无沉孔设计，整体结构简洁紧凑，主要由两个半联轴节与单组叠加不锈钢膜片构成，通过螺栓交错连接形成完整传动机构。膜片作为核心弹性元件，通常由多片不锈钢薄板叠集而成，可根据工况需求选用连杆式或整片式结构，依托金属材料本身的弹性变形实现位移补偿功能。与带沉孔的同类产品相比，无沉孔设计进一步缩短了轴向尺寸，更适用于安装空间受限、传动距离较短的场景，能有效节省设备内部布局空间，提升整体结构的紧凑性。

其工作原理基于膜片的弹性变形特性，在传递扭矩的同时，通过膜片的轻微弯曲的补偿原动机与工作机之间的相对位移，包括轴向位移与角向偏差，无需依赖滑动摩擦实现缓冲调节。这种传动方式从根本上避免了相对滑动带来的磨损问题，同时具备无旋转间隙的优势，能保持稳定的传动精度，尤其适合对传动同步性要求较高的设备。相较于齿式联轴器，JMII型膜片联轴器无需润滑与密封处理，既省去了定期加注润滑剂的维护环节，又避免了润滑油泄漏导致的环境污染与设备故障，大幅降低了运维成本与工作量。

材质选择对其性能有着决定性影响，半联轴节多采用45#钢或合金锻件经正火、调质处理制成，确保足够的强度与抗冲击能力，精加工后还会经过动平衡试验，部分工况下会进行氮化处理以提升表面硬度与耐磨性。膜片则选用高强度不锈钢材料，具备耐酸、耐碱、防腐蚀的特性，能适应高温、低温及有腐蚀介质的恶劣工况，工作温度范围可覆盖-80℃至300℃，在复杂环境中仍能保持稳定性能。这种材质搭配使得联轴器不仅强度高、使用寿命长，还能有效抵御温度变化与油污侵蚀，适配多种严苛工作场景。

在性能表现上，JMII型联轴器具备显著优势。传动效率较高，能减少能量损耗，适合中高速、大功率轴系传动，经动平衡处理后可应用于高速传动轴系，运行时振动小、噪声低，还能发挥一定的减震作用，缓解设备运行中的冲击载荷。补偿两轴线不对中的能力较强，角位移补偿范围优于传统齿式联轴器，径向位移反力小，对相连设备的附加载荷影响可控，能有效保护原动机与工作机的轴承等关键部件，延长整机使用寿命。此外，其零游隙的装配特性的保持初始动平衡精度，避免运行过程中因间隙产生的振动与噪声，保障设备稳定运行。

正确的安装与维护是确保其性能稳定的关键。安装前需清理两轴端面与半联轴节内孔，去除杂物与碰伤，检查轴径与长度匹配度，通常让半联轴节长度小于轴伸长度10-30mm为宜。为便于安装，可将半联轴节在120-150℃环境中预热，安装后保证轴头与半联轴节端面齐平，同时检测两半联轴节间距误差，控制在0-0.4mm范围内。找正环节需用百分表检测法兰盘端面与外圆跳动，根据法兰盘尺寸控制跳动值，确保同轴度符合要求。安装螺栓时需注意方向，从法兰盘小孔外侧穿入，依次穿过膜片与缓冲套，紧固时避免螺栓转动，防止影响扭矩传递效果。

日常运行中，需在开机一个班后检查所有螺栓紧固情况，反复确认防止松动；可在膜片之间涂抹二硫化钼等固体润滑剂，减少微动磨损导致的膜片损坏；避免长期超载运行，定期检查膜片是否出现微裂等异常，及时处理故障隐患。这些维护措施能有效延长联轴器使用寿命，保障传动系统持续稳定运行。

凭借诸多优势，JMII膜片联轴器广泛应用于多个工业领域，包括水泵、风机、压缩机、液压机械、石油机械、印刷机械、纺织机械、矿山机械、冶金机械等，在航空、舰艇等高速动力传动系统中也有应用。其既能满足普通机械的常规传动需求，又能适配高温、高速、腐蚀等特殊工况，为各类设备的稳定运行提供可靠的传动保障，在机械传动领域占据重要地位。
