SJM型(键联结双型)膜片联轴器

SJM膜片联轴器是键联结双型弹性膜片联轴器，它的转动惯量小，同等外径下，适用大型轴孔、装拆方便，价格优惠。对于正反运转、制动等都可以发挥其优异的稳定性特点，应用于汽轮机组，船舶，矿产，冶金等不同使用环境的行业。SJM型膜片联轴器‌是一种采用‌双膜片组+键联结‌结构的高性能联轴器，专为需要‌高扭矩传递‌和‌精确对中‌的重载工业设备设计。

在机械传动系统中，联轴器作为连接主动轴与从动轴的核心部件，承担着传递扭矩、补偿轴系偏差的重要职责。SJM型键联结双膜片联轴器凭借独特的结构设计和优良的使用性能，在多个工业领域得到广泛应用，成为兼顾传动精度与工况适应性的理想选择。其采用金属弹性元件作为核心受力部件，配合键联结的固定方式，既保证了动力传递的稳定性，又能应对复杂工况下的各类传动需求。

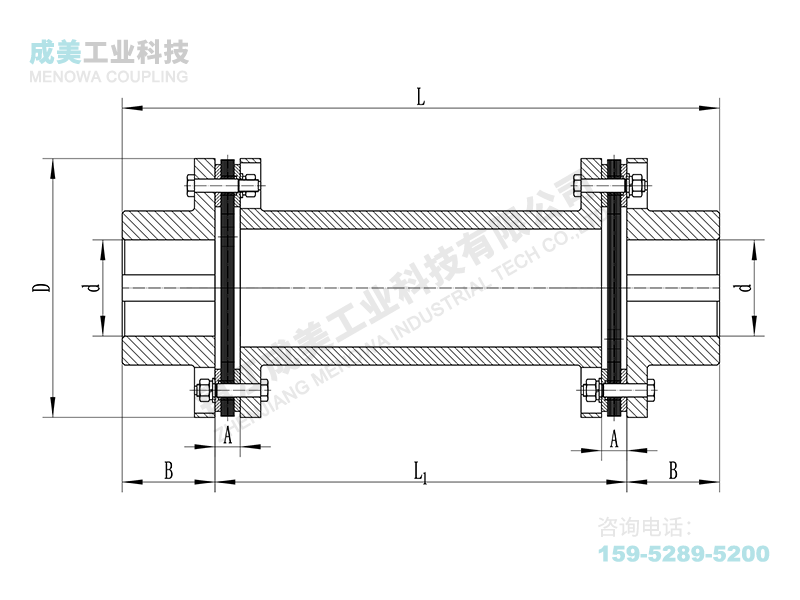

从结构组成来看，SJM型膜片联轴器主要由两半联轴器、两组膜片组、高强度螺栓及键销等部件构成。膜片组通常由多片高精度不锈钢薄板叠合而成，通过螺栓交错连接于两半联轴器之间，根据传动需求可采用连杆式或整片式结构设计。不锈钢材质赋予膜片组出色的强度、韧性及耐腐蚀能力，多片叠合的设计则能分散受力，提升整体承载性能。键联结结构作为轴与联轴器的连接核心，通过键销与轴上键槽的配合，实现扭矩的可靠传递，同时保证安装定位的准确性，避免传动过程中出现相对滑动，确保转速同步传递。这种结构设计无需复杂的润滑系统，整体体积紧凑、重量轻便，能有效节省安装空间，适配多种设备的结构布局。

其工作原理基于金属膜片的弹性变形特性，当主动轴传递扭矩时，动力通过键联结传递至半联轴器，再经由螺栓传导至膜片组，膜片组在承受扭矩的同时发生轻微弹性变形，将动力平稳传递至另一侧半联轴器及从动轴，完成整个传动过程。在实际运行中，设备轴系难免存在轴向、径向及角向偏差，双膜片结构能通过自身弹性变形有效补偿这些偏差，相较于传统齿式联轴器，其角位移补偿能力更优，且在补偿偏差时产生的径向反力更小，可显著降低轴系及轴承的附加载荷，减少设备磨损。同时，由于不存在摩擦磨损部件，运行过程中无噪声、无磨损，能维持长期稳定的传动状态。

SJM膜片联轴器具备多项突出性能特点，使其适配多种复杂工况。传动效率表现优异，能有效减少能量损耗，在中高速大功率传动场景中优势明显。其适应温度范围广泛，可在-80℃至300℃的环境下稳定工作，同时具备耐酸、耐碱、防腐蚀特性，能应对化工、冶金等行业的腐蚀性介质工况。结构上的优势使其无需润滑维护，避免了润滑油脂带来的污染问题，也降低了后期维护成本，使用寿命大幅延长。此外，该类型联轴器无旋转间隙，能准确传递转速，无转差现象，可满足精密机械传动对精度的严苛要求。

基于这些性能特点，SJM型膜片联轴器的应用场景十分广泛。在通用机械领域，水泵尤其是大功率化工泵、风机、压缩机等设备中，其能适应高速运转需求，同时补偿设备运行过程中产生的轴系偏差，保障设备稳定运行。在化工、冶金、矿山等重型工业领域，面对高温、腐蚀、振动等恶劣工况，其耐腐蚀、抗冲击的特性可有效提升传动系统的可靠性，减少设备故障停机时间。在精密机械领域，数控机床、印刷机械、纺织机械等设备对传动精度要求较高，该联轴器无间隙传动的特点能确保设备运行的精准度，提升产品加工质量。此外，在航空、舰艇等高端动力传动系统中，经动平衡处理后的该类型联轴器也能满足高速传动轴系的使用需求。

正确的安装与维护是保障SJM联轴器发挥性能的关键。安装前需彻底清洁轴面及联轴器内径面，去除锈迹、灰尘和油渍，避免杂质影响安装精度和传动稳定性。安装时需确保两轴的同轴度，可通过专用夹具或激光对中仪器进行校准，对中偏差过大会导致膜片受力不均，加速损坏，影响使用寿命。插入安装轴时，应避免在膜片上施加过大压缩或拉伸力，夹紧螺栓需按对角线顺序分阶段拧紧，并使用校准后的转矩扳手控制紧固力矩，确保螺栓受力均匀。

键联结的配合精度同样重要，需选用与键槽宽度匹配的键销，配合过松会导致传动晃动、产生粉尘，过紧则可能在安装时压缩联轴器，影响其弹性补偿能力。运行过程中需定期检查，关注膜片是否存在裂纹、螺栓是否松动，建议每5000小时停机检查一次，发现问题及时调整或更换部件。在高温、强腐蚀环境下使用时，需加强检查频次，避免环境因素加速部件老化。此外，避免联轴器受到强烈冲击，防止组装精度受损，进而引发传动故障。

作为一种高性能金属弹性元件挠性联轴器，SJM型联轴器通过结构优化与材料特性的结合，在传动精度、工况适应性和维护便捷性上形成综合优势。无论是常规工业场景的动力传递，还是复杂工况下的精密传动需求，其都能提供稳定可靠的传动解决方案，为各类机械设备的高效运行提供有力保障。随着工业技术的不断发展，其在结构设计和材料应用上的持续优化，将进一步拓展应用范围，满足更多行业的高端传动需求。
