JMIIJ型(接中间轴型)双膜片联轴器

JMIIJ膜片联轴器其中不锈钢的膜片根据客户需求，可选择不同厚度的材质制做，不受温度和油污影响，具有耐酸碱、耐高温，防腐蚀的特点，适用于高温、高速、有腐蚀介质工况环境的轴系联接。JMIIJ型中间接轴膜片联轴器是‌高精度双膜片挠性联轴器‌的进阶版本，通过‌模块化中间轴设计‌实现长距离传动（轴间距50-800mm），同时保持±0.05mm的重复定位精度。

在工业传动系统中，联轴器作为连接动力源与执行机构的核心部件，承担着传递扭矩、补偿轴系偏差、保障运行稳定的重要职责。JMIIJ型接中间轴双膜片联轴器作为金属弹性元件挠性联轴器的典型代表，凭借独特的结构设计和优异的综合性能，在多种复杂工况下得到广泛应用，成为高精度、长轴距传动场景的理想选择。

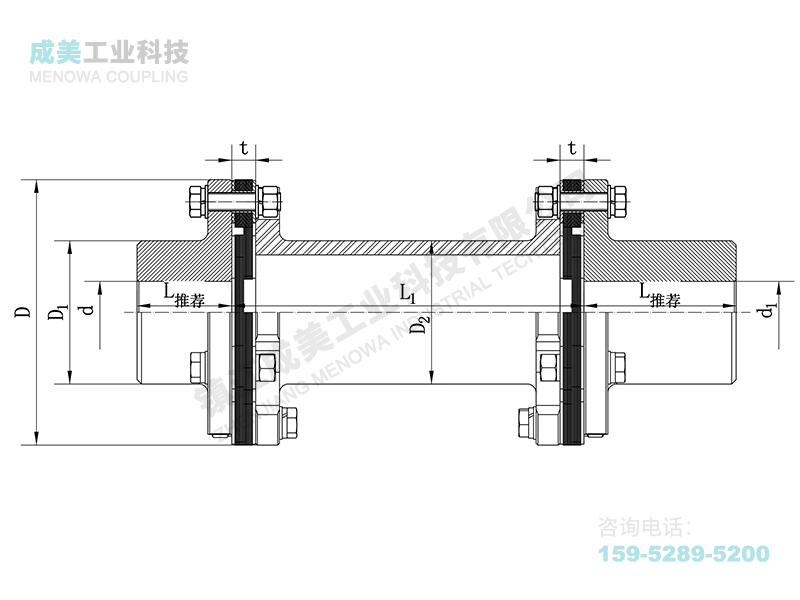

JMIIJ型联轴器的核心结构由两组膜片组、两半联轴器、中间轴及连接件组成，整体采用对称式设计，结构紧凑且强度可靠。膜片组作为关键弹性元件，通常由多片不锈钢薄板叠合而成，分为连杆式和整体式两种形式，不锈钢材质赋予其良好的耐腐蚀性、耐高温性和抗疲劳强度，可适应-50℃至300℃的工作环境，不受油污、酸碱介质影响。中间轴的加入是其区别于单膜片联轴器的核心特征，通过串联两组膜片组形成独立的弹性补偿单元，大幅提升了对轴向、径向及角向位移的补偿能力，角向补偿可达±1.5°，能有效应对长轴距传动中常见的轴系不对中问题。两半联轴器多采用合金钢锻造工艺加工，内孔与轴系通过过盈配合或键连接实现紧密贴合，端面加工有精密定位止口，确保与膜片组法兰盘的精准对接，保障扭矩传递的均匀性。

其工作原理基于膜片的弹性变形特性，在传递扭矩过程中，通过两组膜片的协同三维变形，实现对两轴相对位移的补偿，同时保持无旋转间隙的刚性传动效果。与传统齿式联轴器相比，该类型联轴器无需润滑和密封处理，避免了润滑油泄漏带来的污染问题，也减少了因润滑不足导致的磨损故障，日常维护需求极低，可长期稳定运行。此外，对称式结构使受力分布更均匀，扭转刚度范围覆盖450-3400N·m/rad，公称转矩可达到63-10000N·m，许用转速可达3500r/min，经动平衡处理后，可适配高速大功率传动系统，运行时无噪声、无相对滑动，传动效率维持在较高水平。

JMIIJ膜片联轴器的性能优势使其适配场景极为广泛，尤其适用于对传动精度、稳定性和耐候性有较高要求的设备。在化工领域，可用于大功率化工泵、压缩机等设备，耐受腐蚀性介质的同时，保障连续生产的稳定性；在冶金和矿山行业，能适配破碎机、冶金机械等重载设备，应对频繁启停和冲击载荷带来的考验；在通用机械领域，风机、印刷机械、纺织机械、液压机械等设备中均能见到其身影，有效补偿设备运行中的轴系偏差，减少振动对整机的影响。此外，在汽轮机、发电机组等高速动力传动系统，以及舰艇、直升飞机等特殊领域，经精密加工和动平衡处理的该类型联轴器，也能满足严苛的传动需求。

正确的安装和维护是保障联轴器使用寿命和运行性能的关键。安装前需彻底清洗两轴端面，检查键槽、配合面的完好性，确保无杂质、无损伤。螺栓作为核心连接件，安装方向有严格要求，需从法兰盘小孔外侧穿入，依次穿过膜片孔、缓冲套，再套上弹性垫圈并拧紧螺母，紧固过程中需保证螺栓不转动，避免破坏配合段表面完整性，影响扭矩传递效果。螺栓配合段与法兰盘小孔的配合间隙需控制在0.20mm-0.30mm，缓冲套与膜片铆钉内孔、螺栓直径的间隙则保持在0.5mm-0.7mm，间隙超标时需及时更换部件，否则会导致膜片扭曲变形、螺栓偏斜，缩短使用寿命。

运行过程中，建议定期检查膜片状态，观察是否存在裂纹、变形等疲劳损伤，同时监测螺栓紧固情况，防止松动引发振动。若出现异常异响，应立即停机排查，检查轴系对中精度、膜片磨损及连接件状态。安装调试完毕后，可在螺栓外表面涂抹粘接剂，提升防护性能。需要注意的是，当多种轴心偏差同时存在时，需将容许偏差减半，建议日常运行中将轴心偏差控制在容许值的1/3以内，以延长联轴器使用寿命。

相较于其他类型联轴器，JMIIJ型膜片联轴器在综合性能上展现出明显优势。与刚性联轴器相比，其具备良好的偏差补偿能力，可有效缓解振动冲击，保护轴系和轴承；与尼龙内齿圈联轴器相比，耐高温、抗重载能力更强，无需定期更换易损件；与单膜片联轴器相比，补偿范围更广、传动精度更高，更适合长轴距和高精度传动场景。在工业自动化水平不断提升的当下，该类型联轴器凭借免维护、性能稳定、适配性强的特点，在各类传动系统中的应用场景持续拓展，为工业生产的高效、稳定运行提供可靠保障。
