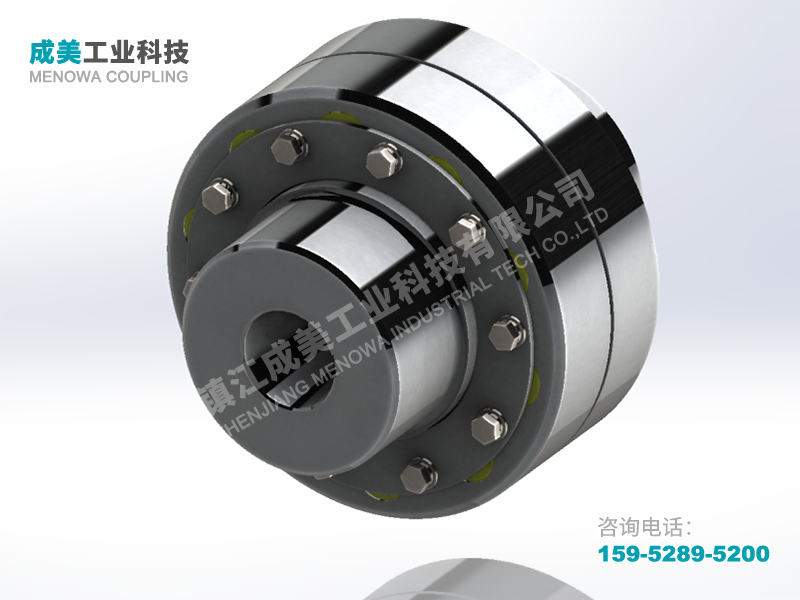

HL(LX)型弹性套柱销联轴器

HL（又称LX）型弹性柱销联轴器使用在各种机械联接两同轴线的传动轴,适用于运动频繁的高低速场合。其结构简单合理,维修方便，两面对称可互换,寿命长,允许大的轴向窜动,具有缓冲，减震，耐磨等性能。HL弹性联轴器是一种广泛应用于工业传动系统的高性能弹性联轴器，HL联轴器因其出色的缓冲减振性能、较高的传动精度和良好的补偿能力，在各类机械传动系统中占据重要地位。

在工业传动系统中，联轴器作为连接动力源与执行机构的核心部件，承担着传递扭矩、补偿轴线偏差、缓冲振动的重要使命。其中，HL型弹性柱销联轴器与LX型弹性柱销联轴器凭借结构简单、维护便捷、适配性广泛的优势，成为通用机械领域的常用选择，二者虽同属弹性柱销传动范畴，却在结构细节、性能侧重和应用场景上形成差异化适配，精准匹配不同工况下的传动需求。

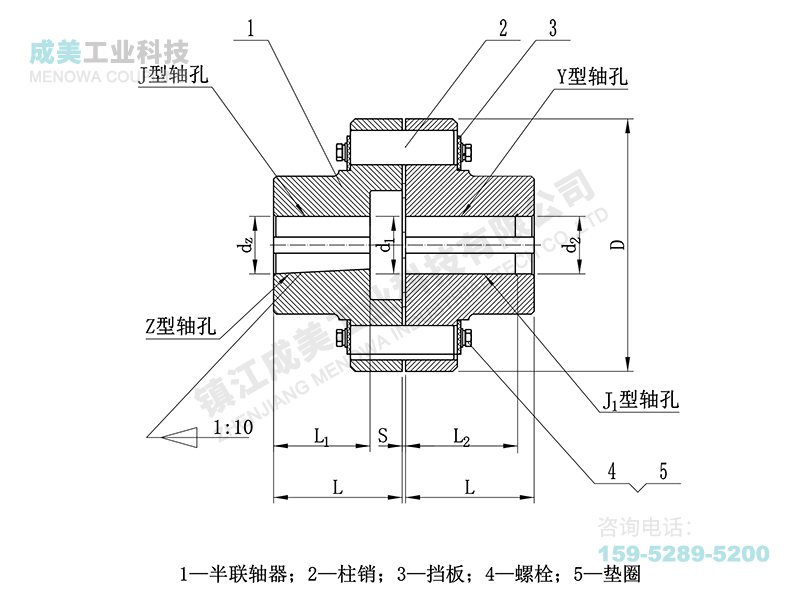

LX型弹性柱销联轴器以基础传动稳定性为核心设计目标，采用对称式半联轴器结构，柱销孔沿法兰圆周均匀分布，弹性元件多选用高强度尼龙6或聚氨酯材质，通过剪切形变实现扭矩传递。这种结构设计让其具备拆装便捷的显著优势，更换弹性柱销时无需移动两半联轴器，大幅缩短维护停机时间，尤其适合对运维效率有要求的中低速、中小扭矩场景。其弹性元件具备良好的耐磨性和抗腐蚀性，工作温度范围覆盖-20℃~80℃，能适应多数常规工业环境，同时可实现轴向±1.5mm、径向±0.5mm及角向±0.5°的偏差补偿，有效缓解安装偏差和热胀冷缩带来的轴系应力。在小型风机、清水泵、皮带输送机等通用机械中，LX型弹性柱销联轴器能稳定传递动力，降低设备运行噪音，凭借适中的性能和便捷的维护特性，成为轻载通用场景的优选部件。

HL联轴器作为同系列中的优化款型，在保留基础传动功能的同时，通过结构细节升级强化了载荷适配性与传动效率。与LX型相比，HL型的柱销与弹性套采用锥形配合设计，大幅降低接触应力，使弹性元件使用寿命得到提升，同时半联轴器本体可根据载荷需求选用不同材质，轻载场景采用灰铸铁平衡成本与性能，重载场景则选用调质处理的合金锻钢，抗拉强度可达250MPa以上，能适配中等冲击载荷工况。其弹性元件同样以尼龙或聚氨酯为主，部分重载型号可搭配润滑脂使用，进一步延长使用寿命。HL型弹性柱销联轴器的扭矩传递范围更宽，能覆盖从轻微载荷到中等重载的多元需求，在空气压缩机、纺织机械主传动、小型破碎机等设备中表现突出，尤其适合扭矩波动温和、对传动平稳性要求较高的场景，可有效吸收设备运行中的振动冲击，保护电机与负载端设备。

两种联轴器均遵循弹性柱销传动的核心逻辑，通过非金属弹性元件的形变实现缓冲减振与偏差补偿，与刚性联轴器相比，能显著降低设备启动时的冲击载荷，减少轴系附加应力，延长传动系统整体寿命。二者均无需复杂润滑，运行维护成本较低，弹性柱销磨损后可单独更换，避免整体部件废弃造成的浪费，符合工业生产中的经济性需求。同时，非金属弹性元件具备一定电气绝缘性能，可隔离两端金属部件，防止电流腐蚀，适配变频器驱动等特殊场景。

在实际应用中，两种联轴器的选型需结合工况参数精准判断。对于小型通用机械、轻载中低速场景，LX型联轴器凭借便捷维护和适中性能可满足需求，某水处理厂的清水泵系统采用该类型联轴器，运行多年未出现弹性元件失效问题，维护成本较传统部件显著降低。而对于存在中等冲击载荷、对传动平稳性和寿命有更高要求的场景，HL型的结构优势更为明显，某纺织厂的涤纶纺纱机主传动采用HL型联轴器后，有效吸收纱线卷绕过程中的扭矩波动，降低了纱线断裂率，提升了设备运行稳定性。

选型过程中，需关注扭矩匹配、温度环境和安装条件三大核心要素。扭矩匹配方面，应根据设备工作扭矩预留1.5-2倍安全系数，避免弹性元件因过载过早疲劳失效；温度环境方面，常规尼龙柱销适用于-20℃~70℃，高温场景可选用聚氨酯材质升级；安装时需通过精准对中校准，控制残余偏差，预留热膨胀间隙，避免弹性元件局部过热或磨损加剧。合理选型与规范安装能充分发挥两种联轴器的性能优势，提升传动系统可靠性。

LX联轴器以差异化的性能定位，覆盖了从通用轻载到中等重载的大部分工业传动场景。二者凭借结构简单、维护便捷、缓冲减振的共性优势，成为工业生产中不可或缺的基础部件，其适配性与经济性在长期应用中得到验证。随着工业设备对传动稳定性要求的提升，两种联轴器通过材质升级与结构优化，仍在不断拓展应用边界，为各类机械传动系统提供可靠保障。
