LM型梅花联轴器

LM梅花联轴器是结构简单，径向尺寸小，重量轻，转动惯量小，适用于中高速场合，工作稳定可靠，具有良好的减振、缓冲和电绝缘性能。具有较大的轴向、径向和角向补偿能力，特殊高强度聚氨酯弹性元件耐磨耐油；承载能力大，使用寿命长，安全可靠，联轴器无需润滑，维护工作量少，可连续长期运行；主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合。

LM型梅花形弹性联轴器是一种‌通过聚氨酯弹性元件传递扭矩‌的挠性联轴器，由两个带凸齿的半联轴器和中间的梅花形弹性垫组成。其核心特点是‌结构简单、免维护‌，适用于频繁启停、正反转和中高速传动的工业场景，工作温度范围为‌-35℃至+80℃‌，扭矩覆盖‌25~12,500N·m‌，广泛应用于冶金、矿山、石油化工、起重运输等行业。

在工业传动系统中，联轴器作为连接动力源与执行机构的核心部件，承担着传递转矩、补偿轴系偏差的重要使命，如同机械系统的“柔性关节”，直接影响设备运行的稳定性与使用寿命。LM型梅花联轴器作为弹性联轴器的通用款型，凭借简洁的结构设计与均衡的性能表现，在多个工业领域得到广泛应用，成为中轻型传动场景的优选部件之一。

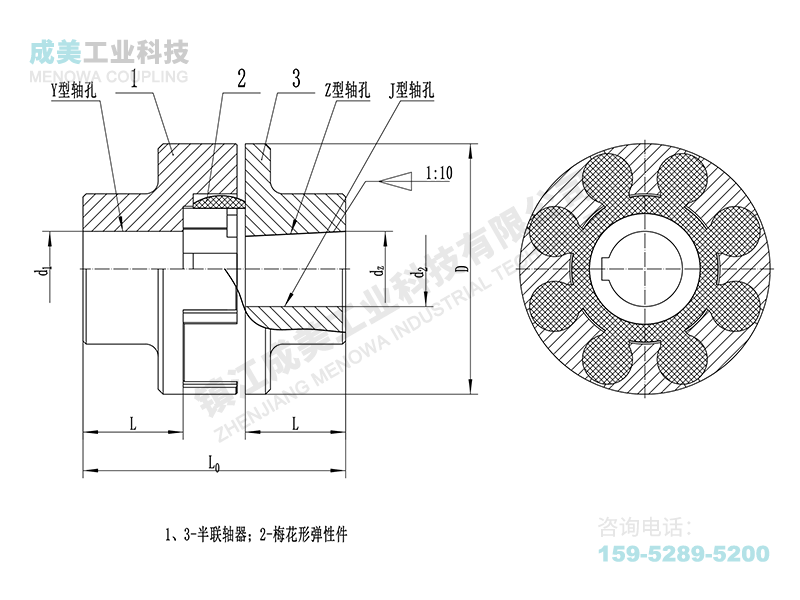

LM梅花联轴器的核心结构由两个带凸爪的金属半联轴器与中间的梅花形弹性元件组成，整体设计紧凑且径向尺寸小巧，无需复杂的润滑系统即可长期运行。金属半联轴器通常采用45号钢加工而成，经过车削、铣削、拉削等精密机加工工艺处理后，再进行整体热处理，以提升机械强度与结构稳定性，确保在传递转矩过程中不易变形。在对载荷灵敏度要求较高的场景中，也可选用铝合金材质制作半联轴器，凭借轻量化优势降低转动惯量，适配高速传动需求。梅花形弹性元件作为核心受力部件，多采用聚氨酯或橡胶材质制成，可根据工况需求选择不同邵氏硬度的规格，兼顾缓冲减振效果与承载能力。

其工作原理基于弹性元件的变形补偿特性，通过梅花形弹性体嵌入两个半联轴器的凸爪之间实现动力传递。当设备运行时，主动端半联轴器通过凸爪挤压弹性体，将转矩传递至从动端，同时借助弹性体的剪切、压缩变形，补偿两轴之间因制造误差、安装偏差、热变形或负载波动产生的径向、角向与轴向位移。这种设计不仅能吸收冲击载荷、衰减运行振动，还能有效隔离噪声，减少振动对传动系统其他部件的影响，尤其适用于起动频繁、正反转交替的工况。弹性体的鼓形瓣结构可使凸爪与弹性体充分接触，弥补装配误差带来的受力不均问题，进一步提升整体承载稳定性。

材质选择对LM型梅花弹性联轴器的性能影响显著。金属半联轴器除常见的45号钢与铝合金外，在腐蚀性工况中可选用不锈钢材质，延长使用寿命。弹性体材质的选择需结合工况温度与负载特性，聚氨酯弹性体具备耐油性强、耐磨性好、承载能力均衡的特点，适用温度范围在-35℃至+80℃之间，能满足多数常规工业场景需求；橡胶弹性体则拥有更优的减振效果，适合振动幅度较大的传动场景，但在高温环境下需注意定期检查老化情况。需要注意的是，铸件材质的半联轴器虽能批量生产且加工损耗较低，但结构强度不足，在高速或高负载工况下易出现凸爪脱落现象，不适用于重要传动场景。

LM型梅花形弹性联轴器的适配场景广泛，覆盖轻工、纺织、机床、自动化设备、水泵风机、工程机械等多个领域。在小型数控机床的伺服电机与丝杠连接中，其可拆分式凸爪结构与微调式安装孔设计，能在紧凑的安装空间内完成装配与拆卸，无需整体拆卸轴系，大幅提升维护效率。在纺织机械的罗拉传动系统中，面对纤维粉尘较多的工况，可通过优化半联轴器端面密封间隙减少粉尘侵入，延缓弹性体磨损，保障传动连续性。在自动化生产线的伺服传动场景中，选用低硬度弹性体能有效吸收转矩脉动，避免设备低速运行时出现“爬行”现象，提升动作控制精度。此外，其在中小型水泵、风机、包装机械等设备中也有着普遍应用，凭借无需润滑、维护便捷的优势，降低设备运维成本。

正确的安装与维护是保障LM联轴器稳定运行的关键。安装前需用无水乙醇或丙酮清洁轴套内孔与轴端表面，去除油污、锈迹与毛刺，避免配合间隙异常导致运行振动。装配时严禁用铁锤直接敲击半联轴器端面，若为过盈配合，可将轴套放入80-100℃热油中加热5-10分钟，利用热胀冷缩原理辅助装配，防止内孔失圆。两轴对中精度需严格控制，径向偏差通常不超过0.15mm，角偏差不超过0.5°，过量偏差会导致弹性体单边受力，大幅缩短使用寿命。弹性体安装需确保完全嵌入凸爪齿槽，避免错位装配，螺栓紧固需遵循对角均匀拧紧原则，扭矩适中，既不能过松导致径向跳动，也不可过紧挤压弹性体。

日常维护需聚焦弹性体这一易损部件，常规工况下建议每6-12个月更换一次，在高频启停、高温或多粉尘等恶劣工况下，需缩短至3-6个月。巡检时需观察弹性体是否出现裂纹、撕裂、白化老化等现象，同时检查连接螺栓是否松动、半联轴器是否有变形。若运行中出现异常异响或振动，多为弹性体磨损或对中偏差变大，需及时停机排查。在粉尘或潮湿环境中使用时，可加装防护罩防止杂质侵入与轴套锈蚀，防护罩需预留通风孔避免内部温度过高。更换弹性体时需选用与原规格一致的产品，更换后重新检查两轴对中精度，避免二次损伤。

作为工业传动中的基础部件，LM型梅花形联轴器以结构简单、性能均衡、维护便捷的优势，在中轻型传动场景中占据重要地位。其通过合理的结构设计与材质搭配，实现了转矩传递、偏差补偿与减振缓冲的多重功能，适配不同工况的使用需求。掌握正确的安装维护方法，能有效延长其使用寿命，保障传动系统持续稳定运行，为工业生产的高效开展提供可靠支撑。随着工业自动化水平的提升，LM型联轴器也在不断优化结构细节，进一步提升适配性与运行稳定性，满足更多精密传动场景的需求。
